Pha-40-12pb-fb
Piezohannas
PHA-40-12PB-FB

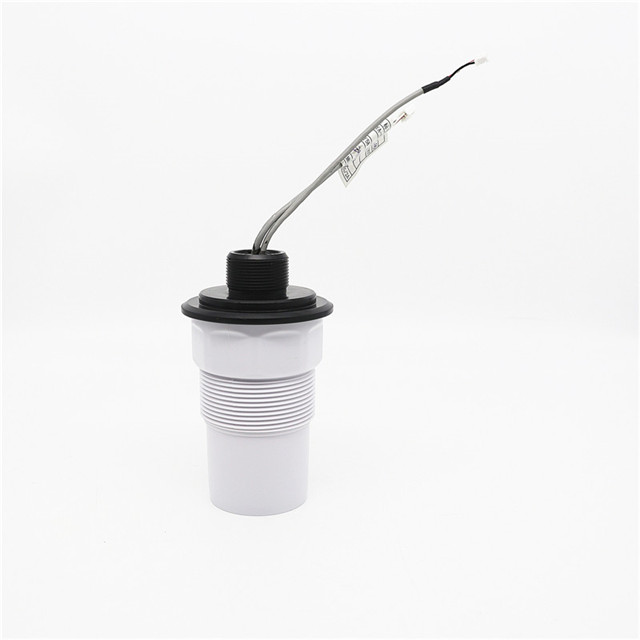

41 kHz Transducteur de gamme de logements en PVDF pour la mesure du niveau
Spécification:
Articles | Paramètres techniques | Image | |
Nom | 40 kHz aNTI corrosif transducteur à l'épreuve des explosions |
| |
Modèle | PHA-40-12PB-Fb | ||
La fréquence | 40 kHz ±5% | ||
Distance de détection | 0.5～12m | ||
LMEDANCE PARALLEMENT | 320Ω ± 20％ | ||
3400pf ± 20％@ 1khz | |||
Sensibilité | charger dfléchirvoltage：700VPP，Distance:06m、Écho amplitude:530 mV | ||
-40～+ 80 ℃ | |||
≤3Kilos ou0,3 MPA | |||
(Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db: 10 ° ±dix%， Angle aigu:23 ° ±dix% | |||
Matériel de logement | Pom、PVDF sceau physique | ||
usage | Gauge de niveau ultrasonique, surveillance, anti-collision, sécurité | ||
En bas avec fil M60 × 2 ouG2A | |||
Niveau de protection | IP68 | ||
Lester | 490g ± 5％ | ||
Instructions de câblage | Interface intégrée (borne 3pin, 2,54 mm): Fil rouge positif, négatif blanc, noir; Interface (3 pin, borne 2,0 mm): blanc et noir pour fil de capteur de température (MF58); | ||

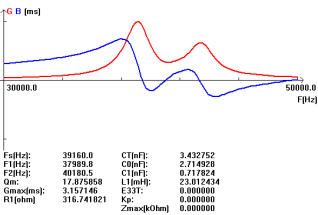

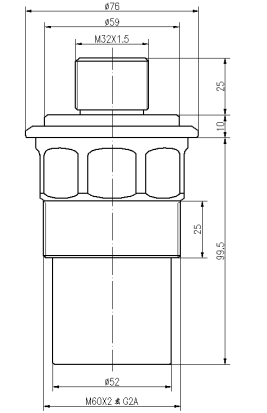

Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Application de mesure de niveau ultrasonique:
In Ultrasons non contact Mesure du niveau, le capteur émet des impulsions ultrasoniques dans le sens du milieu, qui les reflète ensuite.Le temps écoulé de l'émission à la réception des signaux est proportionnel au niveau du réservoir. Les capteurs à ultrasons sont idéaux pour des applications standard simples, à la fois pour liquides et pour solides.
Qu'est-ce qui se passe dans la fabrication d'un transducteur?
Le composant principal d'un transducteur de profondeur est l'élément piézocéramique. C'est la partie qui convertit les impulsions électriques en ondes sonores, et lorsque le Les échos reviennent, l'élément piézocéramique convertit les ondes sonores en énergie électrique. Les éléments piézocéramiques sont le plus souvent sous forme de disque, mais ils peuvent également avoir la forme d'une barre ou d'un anneau. Un transducteur peut contenir un élément ou une série d'éléments liés ensemble appelés un tableau. UN Le transducteur est composé de six composants distincts.
