Pha-34-12c-fb
Piezohannas

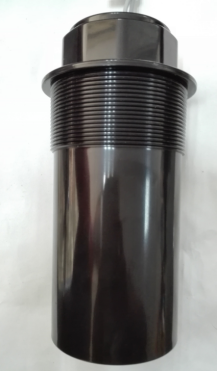

PHA-34-12C-FB
Transducteur ultrasonique sans contact avec l'explosion pour la mesure du niveau
Spécification:
Articles | Paramètres techniques | Image | |
Nom |
| ||
Modèle | Pha-34-12c-fb | ||
La fréquence | 34 kHz ± 5% | ||
Distance de détection | 0.5～12m | ||
LMEDANCE PARALLEMENT | 550Ω ± 20％ | ||
7100pf ± 20％@ 1khz | |||
Sensibilité | Charge Dtension de rivage：650vpp，Distance: 0.6m、Echo Amplitude:370 mV | ||
-40～+ 80 ℃ | |||
≤3Kilos ou 0,3 MPA | |||
(Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db: 8 ° ± 10%， Angle aigu:19 ° ± 10% | |||
Matériel de logement | abdos | ||
usage | Gauge de niveau ultrasonique, anti-collision ultrasonique, télémètre ultrasonique | ||
Vérification du diagramme de la structure des produits ci-dessous | |||
Niveau de protection | IP68 | ||
Lester | 1200g ± 5％ | ||
Instructions de câblage | Interface intégrée (borne 3pin, 2,54 mm): Fil rouge positif, négatif blanc, noir; Interface (3 pin, borne 2,0 mm): blanc et noir pour fil de capteur de température (MF58); | ||
Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Application de mesure de niveau ultrasonique:
La mesure de niveau ultrasonique avec des capteurs à ultrasons fournit une mesure de niveau continu, sans contact et sans maintenance des liquides, des pâtes, des boues et des matériaux en vrac poudreux à grossiers. La mesure n'est pas affectée par la constante diélectrique, la densité ou l'humidité et également non affectée par l'accumulation en raison de l'effet autonome des capteurs. Découvrez la large gamme d'appareils prosoniques pour la mesure du niveau ultrasonique et cliquez sur le bouton ci-dessous.
La méthode à ultrasons est une solution prouvée, ainsi qu'une solution rentable pour la mesure de niveau dans les liquides et les solides en vrac. Les instruments sont disponibles sous forme de versions compactes ou distinctes. Ce principe de mesure se caractérise par une planification et un assemblage faciles, une mise en service rapide et sûre, une longue durée de vie et des coûts de maintenance réduits. Les applications typiques incluent des médias abrasifs et agressifs, même dans des conditions ambiantes approximatives.
