Pha-25-20fc-f
Piezohannas
PHA-25-20FC-F
Transducteur ultrasonique anticorrosif de 25 kHz pour la jauge de niveau ultrasonique
Spécification:
Articles | Paramètres techniques | Image | |
Nom | 25 kHzTransducteur anticorrosif |
| |
Modèle | PHA-25-20FC-F | ||
La fréquence | 25 kHz ±5% | ||
Distance de détection | 0.8～20m | ||
LMEDANCE PARALLEMENT | 570Ω ± 20％ | ||
11000pf ± 20％@ 1khz | |||
Sensibilité | charger dfléchirvoltage：：630VPP，Distance:06m、Écho amplitude:200 mV | ||
-40～+ 80 ℃ | |||
≤3Kilos ou 0,3 MPA | |||
(Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db: 11 ° ±dix%， Angle aigu: 26 ° ±dix% | |||
Matériel de logement | Ptfe | ||
usage | Gauge de niveau ultrasonique, surveillance, anti-collision, sécurité | ||
Niveau de protection | IP68 | ||
Lester | 1440g ± 5％ （10M） | ||
Instructions de câblage | Split (4 fils): rouge: transducteur +, blanc: transducteur -, bleu: fil de capteur de température noir (MF58)；Split (trois fils): rouge: transducteur +, bleu: capteur de température +, noir: public -; | ||

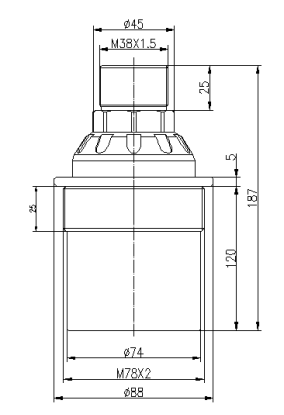

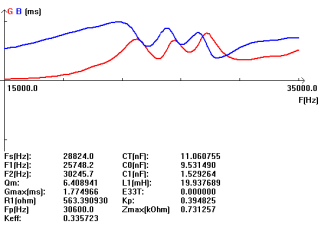

Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Mesure de niveau ultrasonique
Dans la mesure du niveau ultrasonique sans contact, le capteur émet des impulsions ultrasoniques dans le sens du milieu, ce qui les reflète ensuite. Le temps écoulé de l'émission à la réception des signaux est proportionnel au niveau du réservoir. Les capteurs à ultrasons sont idéaux pour des applications standard simples, tant pour les liquides et pour les solides.La méthode à ultrasons est une solution prouvée, ainsi qu'une solution rentable pour la mesure de niveau dans les liquides et les solides en vrac. Les instruments sont disponibles sous forme de versions compactes ou distinctes. Ce principe de mesure se caractérise par une planification et un assemblage faciles, une mise en service rapide et sûre, une longue durée de vie et des coûts de maintenance réduits. Les applications typiques incluent des médias abrasifs et agressifs, même dans des conditions ambiantes approximatives.Un capteur émet des impulsions ultrasoniques, la surface du milieu reflète le signal et le capteur le détecte à nouveau. Le temps de vol du signal ultrasonique réfléchi est directement proportionnel à la distance parcourue. Avec la géométrie du réservoir connu, le niveau peut être calculé.

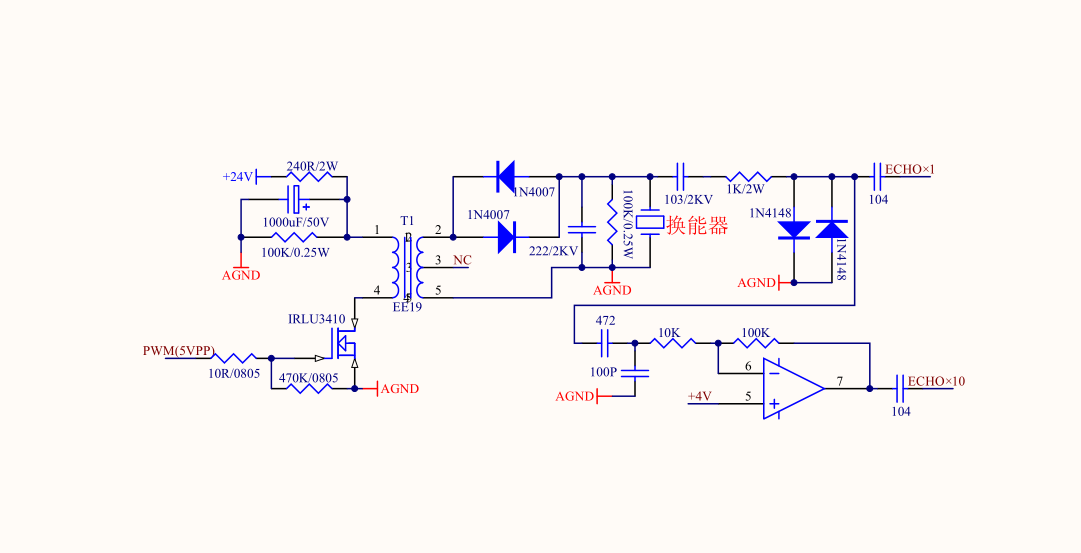

Circuit de conduite:
