Pha-64-05fc
Piezohannas
PHA-64-05FC

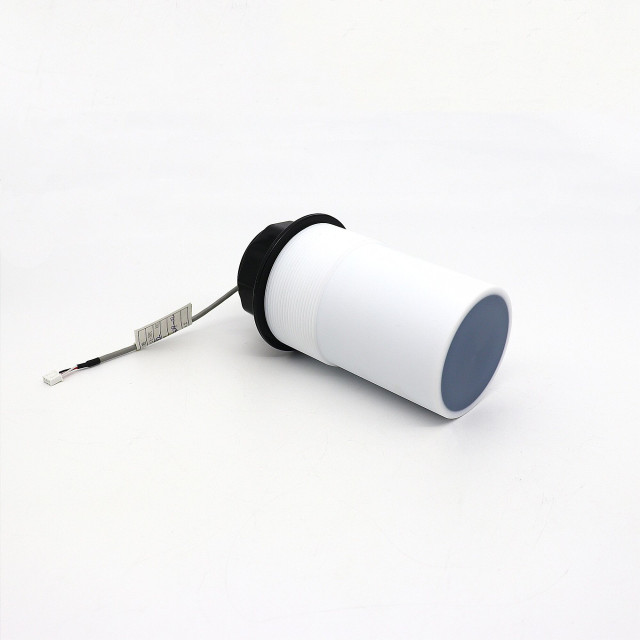

64 kHz Capteur de recherche ultrasonique anti-corrosive
Articles | Paramètres techniques | Image | |
Nom | 64 kHz anti-corrosif transducteur c taper
|
| |
Modèle | Pha-64-05fc | ||
La fréquence | 64 kHz ± 5% | ||
Distance de détection | 0.4～5m | ||
Le minimum LMEDANCE parallèle | 310Ω ± 20％ | ||
Capacitance | 1000pf ± 20％@ 1khz | ||
Sensibilité | Tension de conduite: 880vpp ， diposition: 0,6 m， Écho amplitude：200 mV | ||
en fonctionnement Tension | De pointe Tension＜1500vpp | ||
en fonctionnement Température | -40～+ 80 ℃ | ||
Pression | ≤3kilos ou 0,3 MPA | ||
Angle | (LWIDTH BEAM)Largeur du faisceau de demi-puissance @ -3db: 4 ° ± 2 ， Angle tranchant: 10 ° ± 4 | ||
Logement Matériel | Ptfe
| ||
Usage | Ultrasonique niveau jauge,Surveillance,Imperméable, Sécurité | ||
Installation Dimension | Bas avec fil: M78 × 2 | ||
Niveau de protection | IP68 | ||
Lester | 660g ± 5％ | ||
Instructions de câblage | Type intégré: connecteur（3pins, 2,54 mm Terminal： ：Red + ， blanc- ， noir: fil blindé ； connecteur（3pDans, 2,0 mm Terminal）： Blanc, noir: capteur de température （MF58）； | ||

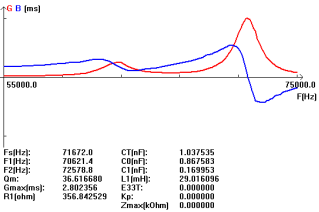

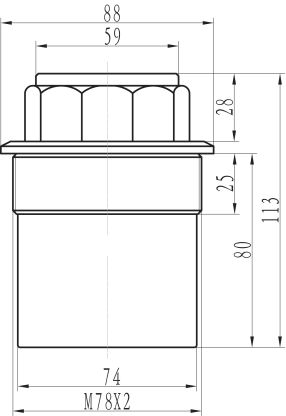

Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Schéma de blocs de ultrasonstransducteur de distance :
Diagramme schématique du capteur de température:
Intégré Type Instruction du câble:
1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger
2Câble Instruction du capteur de température: Interface (3pin, terminal 2,0 mm)
Application des capteurs de niveau de liquide à ultrasons:
Les capteurs de niveau de liquide à ultrasons utilisent une technologie ultrasonique pour générer une onde sonore haute fréquence pour mesurer le temps pour l'écho pour se refléter sur la cible et revenir au capteur de niveau liquide ultrasonique. La distance du capteur de niveau liquide à ultrasons au fluide est ensuite calculée en fonction de la vitesse du son et du profil programmé dans le capteur.
