Phw-40/200-na
Piezohannas

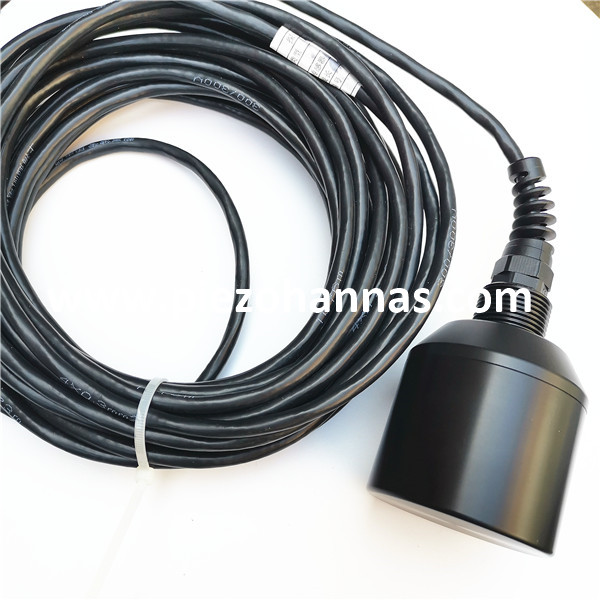

PHW-40/200-NA
Transducteur à ultrasons à double fréquence de 40 kHz 200 kHz pour le débitmètre à ultrasons
Articles | Paramètres techniques | Image | |
Nom | 40 kHz-200 kHz trANSDUCER pour sous-marinmesure de la distance, Ultrasonique transducteur pour boue la mesure
|
| |
Modèle | Phw-40/200-na | ||
La fréquence | 200 kHz ± 5KHz / 40 kHz ± 3KHz | ||
Distance de détection | 200 kHz 0,6～120m 40 kHz 3～500m | ||
LMEDANCE PARALLEMENT | 210Ω ± 20％ | ||
4760pf ± 20％@ 1khz | |||
Sensibilité | ConduiteTension：600vpp、Distance：0,8 m、 Écho amplitude：15 V（200 kHz） | ||
-40～+ 80 ℃ | |||
≤3Kilos ou0,3 MPA | |||
(Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db7,5 ° ± 1， Angle aigu: 17,5 ° ± 2（200 kHz）, (Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db：35 ° ± 2， Angle aigu: 89 ° ± 4（40 kHz） | |||
Matériel de logement | Pom | ||
Usage | Débitmètre ultrasonique, recherche de sous-marins | ||
Vérification PDiagramme de structure RODUct ci-dessous | |||
Niveau de protection | IP68 | ||
Lester | 750g ± 5％ （Longueur：10m） | ||
Instructions de câblage | (Ligne trois）:Rouge:transducteur+, Bleu: températurecapteur+, Noir: commun- | ||
Courbe d'admission | PRODUCTStructureDiagramme | ||
|  | ||
Application de débitmètre ultrasonique:
Le débitmètre ultrasonique peut effectuer des mesures complexes et simples. Vous pouvez trouver des versions sophistiquées sur le marché, dédiées aux applications de garde et à d'autres mesures à haut débit. Vous avez peut-être besoin d'autres appareils pour les soutenir avec des données de processus telles que la pression, la température et la composition de gaz pour la garder exacte, mais elle fera le travail. À la baisse, vous devez préparer le tuyau pour recevoir le flux de serrage Le capteur du compteur. Vous devrez également connaître l'épaisseur et le matériau du tuyau et vous assurer de ne pas avoir d'incrustation. Pourtant, vous pouvez installer une serrage avec un émetteur de débit local ou un débitmètre ultrasonique portable.

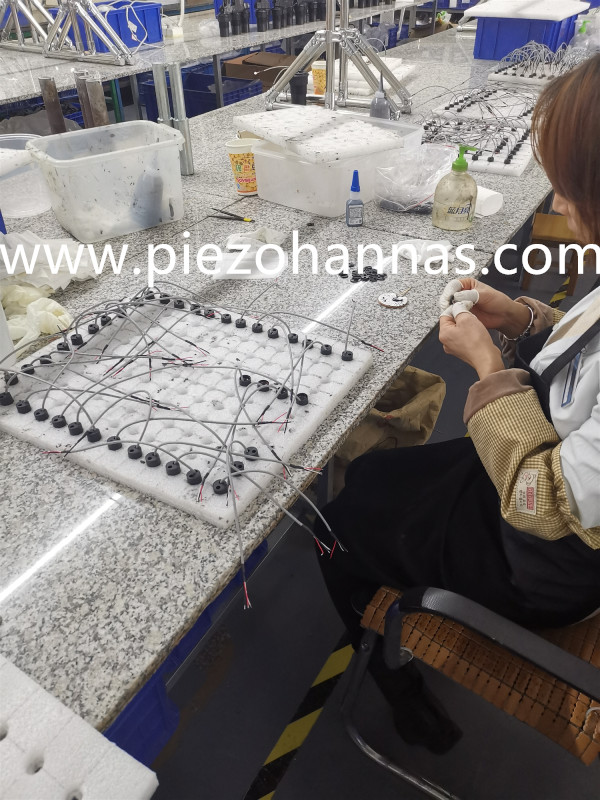

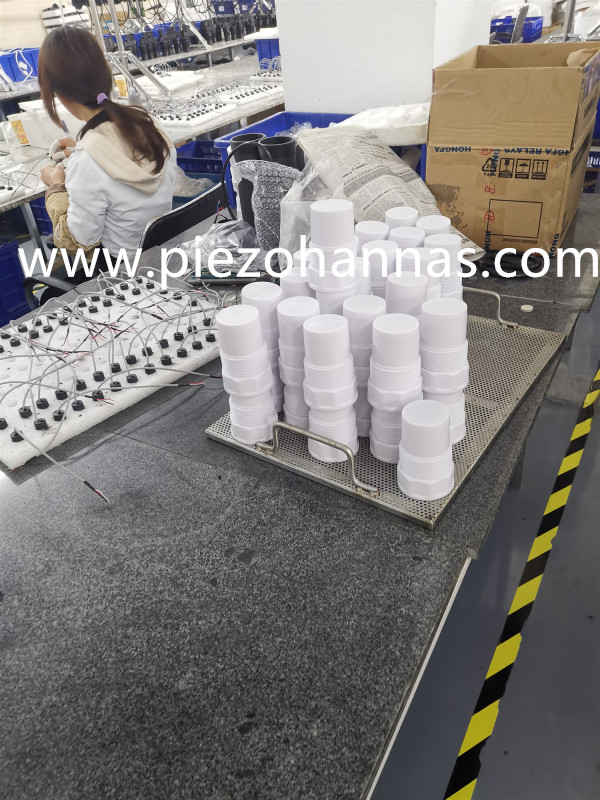

Département de production :
