HS / M20K / 90K
Piezohannas
HS/M20K/90K
Transducteur sous-marin piézoélectrique haut débit à haute puissance pour applications militaires
Paramètres techniques:
Modèle | HS / M20K / 90K (transducteur de profondeur) |
|
fréquence de résonance | 20 kHz 、 90 kHz | |
Groupe de travail | △ f≥2 kHz （20 kHz） | |
Réponse de tension de transmission | ≥164 dB （20 kHz） | |
Capacité statique | 90000pf（20 kHz） | |
Dirréctivité | 2θ-3db = (20 ± 5) ° | |
Sensibilité de tension de champ libre | ≥1000 μV / PA（20 kHz） | |
Profondeur de travail | 300m | |
Spécification du câblen | Φ16 mm 4 Câble à base de noyau | |
Lester | 65 kg | |
| ||
Types de transducteur acoustique sous-marin:
1. Fréquence de location, eaux profondes, transducteur haute puissance
Série de transducteurs à basse fréquence: Il existe différents types de transducteurs de flexion, transducteurs à tube circulaire à fentes, transducteurs de flexion à lattes, transducteurs de disque de flexion combinés, etc. La fréquence de fonctionnement minimale a été aussi faible que 20 Hz;
Série de transducteurs en eau profonde: Il existe trois types de produits: type de débordement, type d'équilibre de pression rempli d'huile et type de pression autonome, la résistance à la pression maximale a atteint 80 MPA;
Série de transducteurs de transmission haute puissance: Le niveau de source sonore peut atteindre plus de 207 dB près de 350 Hz.
2. Transducteur à anneau de mosaïque
La société a la capacité de concevoir et de fabriquer des anneaux de mosaïque d'un diamètre de 30 mm ～ 800 mm, la fréquence peut couvrir 0,5 kHz ～ 50 kHz, le niveau de source sonore d'émission le plus élevé d'un seul transducteur peut atteindre 202 dB, et la bande de fréquence de travail efficace peut atteindre plus de 2 fréquences d'octave. Sa forme structurelle principalement divisée en type à dos d'air et type de débordement, la profondeur de travail peut atteindre 500 m et 6 km respectivement.
3. Tableau de ligne
L'entreprise a la capacité de concevoir et de fabriquer des réseaux linéaires remplis d'huile, des réseaux linéaires de câbles et des réseaux linéaires rigides. Le réseau rempli d'huile peut réaliser le réseau linéaire rempli d'huile avec le plus petit diamètre extérieur de 20 mm, et le plus long segment de tableau unique peut atteindre 80 m.
4. Transducteur sphérique
L'entreprise possède des technologies de conception et de production matures pour les transducteurs sphériques. À l'heure actuelle, il a formé une série complète de transducteurs sphériques d'un diamètre de 20 mm à 166 mm après l'emballage; La fréquence de couverture de transmission est de 3 kHz à 150 kHz; La fréquence de couverture de réception est de 5 Hz à 100 kHz +; La profondeur de travail est la plus élevée jusqu'à 5 km ou plus.
5. Hydrophone vectoriel
La société est la première entreprise de l'industrie à développer des hydrophones vectoriels et ses applications d'ingénierie. Les hydrophones de vecteur de pression différentielle et les hydrophones vectoriels de co-vibration développés sont stables et fiables. La bande de fréquences de travail peut couvrir 5 Hz ~ 120 kHz, et la profondeur de travail maximale peut atteindre 3000 m. Afin d'améliorer l'adéquation de l'hydrophone du vecteur de co-vibration, notre société a mené des recherches approfondies sur la méthode d'installation, le mode d'impact du courant et la suspension étanche, etc., et réalisé l'hydrophone du vecteur d'installation fixe, la structure remplie d'huile et la gratuité suspension, etc. une variété de résultats, et possède les capacités de conception et de fabrication des réseaux de lignes d'hydrophone vectoriels et des tableaux remorqués.
Application:
Recherche sur l'acoustique sous-marine
Étalonnage du champ acoustique
Applications militaires et scientifiques
Les transducteurs acoustiques sous-marins peuvent contenir à la fois des émetteurs et des récepteurs, ou ils peuvent être uniquement des émetteurs utilisés en conjonction avec un hydrophone. Ils sentent le son réfléchi et utilisent des données de distance et directionnelles pour la communication, la cartographie et la navigation. Les transducteurs acoustiques sous-marins ont une plage opérationnelle, mais sont généralement conçus pour fonctionner à leur fréquence de résonance pour maximiser la puissance de sortie. Ce sont des émetteurs de fréquence généralement uniques, mais ils peuvent contenir plusieurs émetteurs et récepteurs pour différentes fréquences.
Test de mesure acoustique sous-marine:

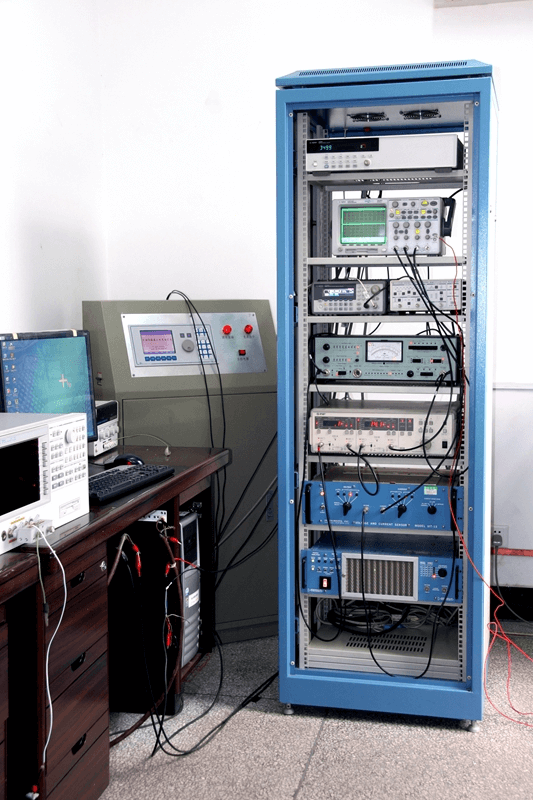

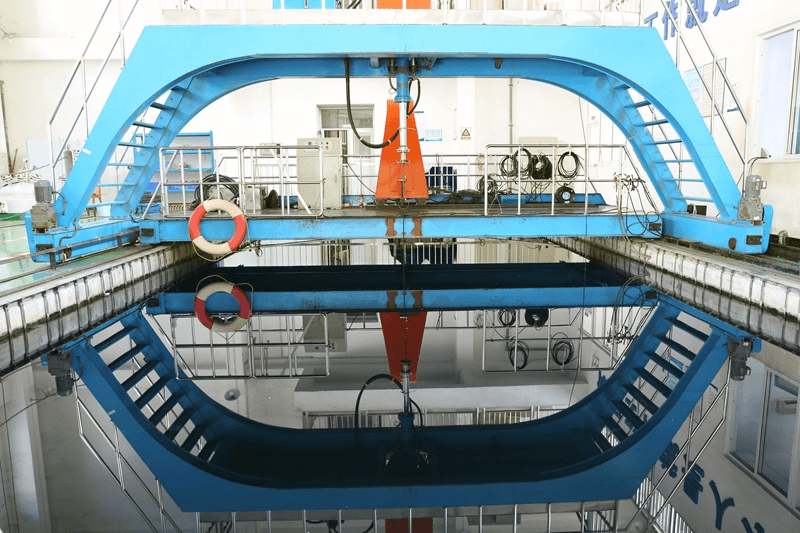

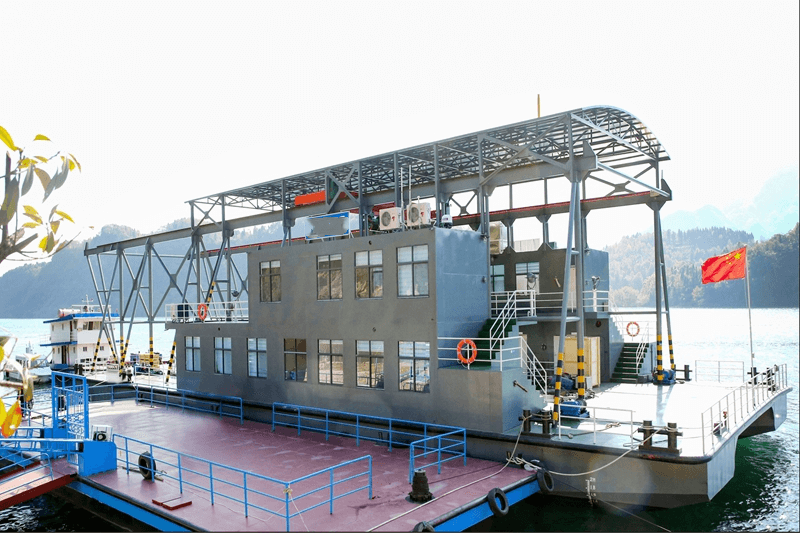

La mesure acoustique sous-marine contient 5 ensembles de dispositifs de test, y compris le système de mesure acoustique automatique, le dispositif d'étalonnage à basse fréquence hydrophone, le système de mesure de la sensibilité à l'accélération d'hydrophone, le système de test de la station de test, qui sont équipés de divers transdartes . Les paramètres pertinents de l'élément sonore et de la matrice acoustique, ainsi que les performances de réflexion et de transmission sonore des matériaux et composants acoustiques sous-marins, testant les normes GB / T 7965-2002, GB / T16165-1996, GB / T7967-2002, GJB275 -1987, GB / T14369-2011, Q / 715 J 66-2011, etc. La plage de fréquence de mesure est de 20 Hz à 500 kHz. La station de test peut mesurer les performances acoustiques sous-marines de grands transducteurs et des réseaux acoustiques.
