Pha-21-30d-fb
Piezohannas
PHA-21-30D-FB

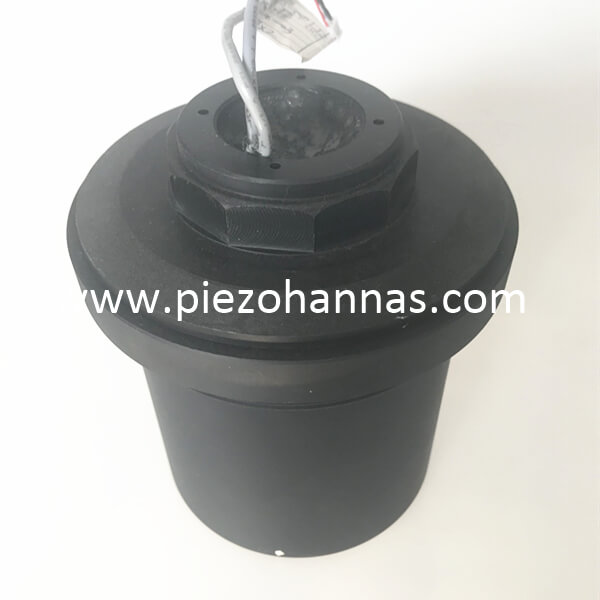

Transducteur piézo à ultrason 21KHz Transducteur pour le capteur de niveau ultrasonique
Spécification:
Articles | Paramètres techniques | Image | |
Nom |
| ||
Modèle | Pha-21-30d-fb | ||
La fréquence | 21 kHz ± 5% | ||
Distance de détection | 1.0～30m | ||
LMEDANCE PARALLEMENT | 700Ω ± 20％ | ||
11000pf ± 20％@ 1khz | |||
Sensibilité | tension de conduite de chargement：560vpp，Distance: 0,6 m、Echo Amplitude: 1100 mV | ||
-40～+ 80 ℃ | |||
≤3kilos ou 0,3 MPa | |||
(Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 11 ° ± 10%， Angle pointu: 27 ° ± 10% | |||
Matériel de logement | Pom | ||
usage | Gauge de niveau ultrasonique, surveillance, anti-collision, sécurité | ||
Niveau de protection | IP68 | ||
Lester | 1400g ± 5％ | ||
Instructions de câblage | Interface intégrée (borne 3pin, 2,54 mm): Fil rouge positif, négatif blanc, noir; Interface (3 pin, borne 2,0 mm): blanc et noir pour fil de capteur de température (MF58); | ||

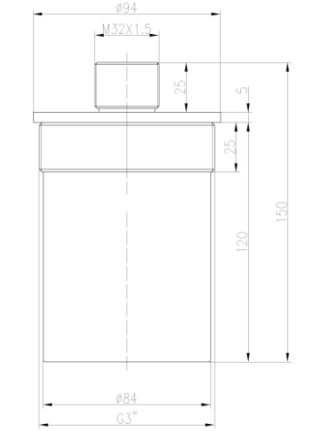

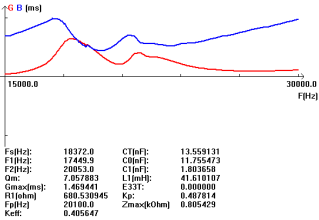

Courbe d'admission | Diagramme de structure de produit | ||
|  | ||
Mesure de niveau ultrasonique Application :
La mesure de niveau ultrasonique avec des capteurs prosoniques fournit une mesure de niveau continu, sans contact et sans maintenance des liquides, des pâtes, des boues et des matériaux en vrac poudreux à grossiers. La mesure n'est pas affectée par la constante diélectrique, la densité ou l'humidité et également non affectée par l'accumulation en raison de l'effet autonome des capteurs. Découvrez la large gamme d'appareils prosoniques pour la mesure du niveau ultrasonique et cliquez sur le bouton ci-dessous.La méthode à ultrasons est une solution prouvée, ainsi qu'une solution rentable pour la mesure de niveau dans les liquides et les solides en vrac. Les instruments sont disponibles sous forme de versions compactes ou distinctes. Ce principe de mesure se caractérise par une planification et un assemblage faciles, une mise en service rapide et sûre, une longue durée de vie et des coûts de maintenance réduits. Les applications typiques incluent des médias abrasifs et agressifs, même dans des conditions ambiantes approximatives.
