Pha-40-12c-fb
Piezohannas
PHA-40-12C-FB

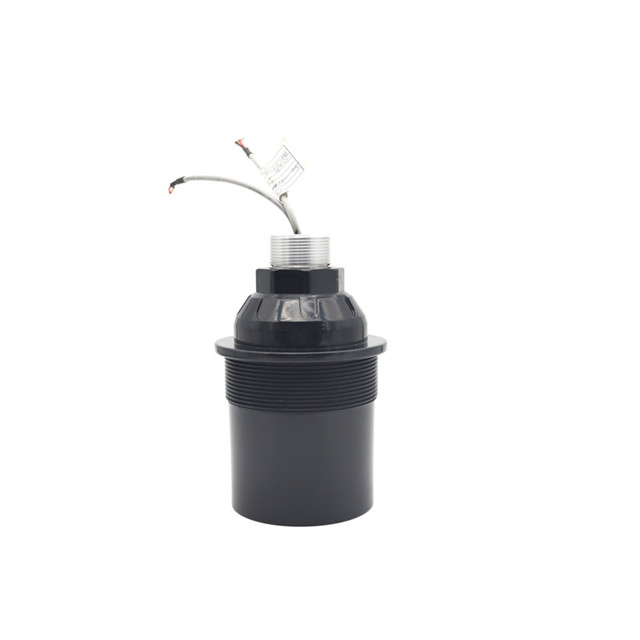

Transducteur ultrasonique de 40 kHz Transducteur piézoélectrique pour la jauge de niveau ultrasonique
Spécification:
Articles | Paramètres techniques | Image | |
Nom | Transducteur anticorrosif de 40 kHz |
| |
Modèle | PHA-40-12C-FB | ||
La fréquence | 40 kHz ±5% | ||
Distance de détection | 0.5～12m | ||
Le minimum LMEDANCE parallèle | 200Ω ± 20％ | ||
3200pf ± 20％@ 1khz | |||
Sensibilité | Tension de conduite：700VPP，Distance:0,6 m， Écho amplitude:470 mV | ||
-40～+ 80 ℃ | |||
≤3kilos ou 0,3 MPA | |||
| (Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 7 ° ±dix%， Angle net: 16 ° ±dix% | ||
Logement Matériel | abdos | ||
Usage | Ultrasonique niveau jauge,Surveillance,Imperméable, Sécurité | ||
Niveau de protection | IP68 | ||
Lester | 750g ± 5％ | ||
Instructions de câblage | integrattype ed：connecteur（3pins, 2,54 mm Terminal： ：Rouge +，Blanc-，Noir: fil blindé；connecteur（3pDans, 2,0 mm Terminal）：blanc noir:capteur de température（MF58）； | ||
Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Application de mesure de niveau ultrasonique:
In Ultrasons non contact Mesure du niveau, le capteur émet des impulsions ultrasoniques dans le sens du milieu, qui les reflète ensuite.Le temps écoulé de l'émission à la réception des signaux est proportionnel au niveau du réservoir. Les capteurs à ultrasons sont idéaux pour des applications standard simples, à la fois pour liquides et pour solides.
Circuit de conduite:
Transducteur ultrasonique de 40 kHz Transducteur piézoélectrique pour la jauge de niveau ultrasonique
Spécification:
Articles | Paramètres techniques | Image | |
Nom | Transducteur anticorrosif de 40 kHz |
| |
Modèle | PHA-40-12C-FB | ||
La fréquence | 40 kHz ±5% | ||
Distance de détection | 0.5～12m | ||
Le minimum LMEDANCE parallèle | 200Ω ± 20％ | ||
3200pf ± 20％@ 1khz | |||
Sensibilité | Tension de conduite：700VPP，Distance:0,6 m， Écho amplitude:470 mV | ||
-40～+ 80 ℃ | |||
≤3kilos ou 0,3 MPA | |||
| (Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 7 ° ±dix%， Angle net: 16 ° ±dix% | ||
Logement Matériel | abdos | ||
Usage | Ultrasonique niveau jauge,Surveillance,Imperméable, Sécurité | ||
Niveau de protection | IP68 | ||
Lester | 750g ± 5％ | ||
Instructions de câblage | integrattype ed：connecteur（3pins, 2,54 mm Terminal： ：Rouge +，Blanc-，Noir: fil blindé；connecteur（3pDans, 2,0 mm Terminal）：blanc noir:capteur de température（MF58）； | ||
Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Application de mesure de niveau ultrasonique:
In Ultrasons non contact Mesure du niveau, le capteur émet des impulsions ultrasoniques dans le sens du milieu, qui les reflète ensuite.Le temps écoulé de l'émission à la réception des signaux est proportionnel au niveau du réservoir. Les capteurs à ultrasons sont idéaux pour des applications standard simples, à la fois pour liquides et pour solides.
Circuit de conduite:
