Transducteur de proximité à ultrasons 70KHz pour jauge de niveau à ultrasons

70 kHz | 10 ° | 0,3 ～ 3M | Utilisé pour le capteur de distance à ultrasons, la jauge de niveau à ultrasons, la surveillance, le crash à l'épreuve,
Sécurité, recherche de gamme à ultrasons, capteur à ultrasons pour les objets de détection sans contact, etc.

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
PHA-70-03A
Marque de produit:
Piezohannas
code produit:
PHA-70-03A

Description du produit

Transducteur de proximité à ultrasons à 70 kHz pour la jauge de niveau ultrasonique

Paramètres:

Articles	Paramètres techniques		Image
Nom	Transducteur de 70 kHz taper
Modèle	PHA-70-03A
La fréquence	70 kHz ± 5%
Distance de détection	0.3～3m
Le minimum LMEDANCE parallèle	1500Ω ± 20％
Capacitance	1100pf ± 20％@ 1khz
Sensibilité	Tension de conduite：800vpp，Distance: 0,6 m， Écho amplitude：100 mV
en fonctionnement Tension	De pointe Tension ＜ 1500vpp
en fonctionnement Température	-40～+ 80 ℃
Pression	≤3kilos ou 0,3 MPa
Angle	(LWIDTH BEAM)Largeur du faisceau de demi-puissance @ -3db: 10 ° ± 2 ， Angle tranchant: 23 ° ± 4
Logement Matériel	Pom
Usage	Ultrasonique niveau jauge,Surveillance,Imperméable, Sécurité
Installation Dimension	Le fil de levage：M30 * 1.5
Niveau de protection	IP68
Lester	70g ± 5％（ Longueur：25m）
Instructions de câblage	Interface intégrée：Rouge +，Blanc-，Noir: fil blindé （Par défaut: sans capteur de température）

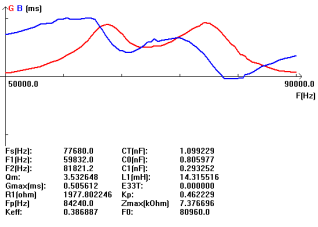

Courbe d'admission		Diagramme de structure de produit

Diagramme schématique du capteur de température:

Schéma de bloc de transducteur ultrasonique :

0ryjg8d (6_q9xm% 86pdg

Intégré Type Instruction du câble:

1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)

Rouge: transducteur +

Blanc: transducteur -

Noir: protéger

2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)

Le rouge et le noir sont le câblage du capteur de température
