Transducteur de profondeur à ultrasons 500KHz mesure de profondeur de 30m pour débitmètre à ultrasons

Application: débitmètre à ultrasons ， Finder de la gamme de sous-marins

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
PhW-500-01L
Marque de produit:
Piezohannas
code produit:
PHW-500-01L

Description du produit

Transducteur de profondeur à ultrasons de 500 kH

1. Paramètres techniques:

Articles	Paramètres techniques		Image
Nom	500 kHz ultrasonic sous-marin transducteur
Modèle	PHW-500-01L
La fréquence	500 kHz±5%
Distance de détection	0.3～30m
Le minimum LMEDANCE parallèle	110Ω ± 20％
Capacitance	1400pf ± 20％@ 1khz
Sensibilité	Tension de conduite: 24 VPP 、 Distance: 0,3 m 、 Echo Amplitude: 500 mV
en fonctionnement Tension	De pointe Tension＜ 600vpp
en fonctionnement Température	-40～+ 80 ℃
Pression	≤3kilos ou 0,3 MPA
Angle	(Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 7,5 ° ± 1 ， Angle tranchant: 18 ° ± 2
Logement Matériel	PTEF，alliage de titane
Usage	Débit ultrasonique ， Finder de la gamme de sous-marins
Installation Dimension	Voir le dessin de la structure du produit
Niveau de protection	IP68
Lester	90g ± 5％（Longueur: 2m）
Instructions de câblage	Red + ， blanc- ， noir: fil blindé ； (sans pour autant capteur de température par défaut）

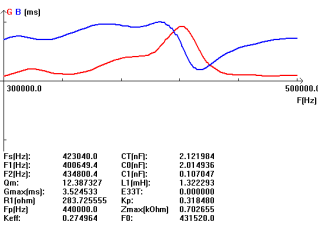

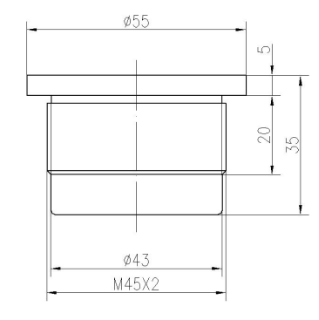

Courbe d'admission		Diagramme de structure de produit

2. Diagramme schématique du capteur de température du transducteur, diagramme schématique du circuit de test
