Phw-500-e
Piezohannas
PHW-500-E
Transducteur de profondeur ultrasonique de 500 kHz Mesure de 30 m de profondeur pour le débitmètre à ultrasons
1. Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | 500khz ultrasonic sous-marin transducteur |
| |
Modèle | PHW-500-E | ||
La fréquence | 500 kHz ±5% | ||
Distance de détection | 0.3～30m | ||
Le minimum LMEDANCE parallèle | 300Ω ± 20％ | ||
1600pf ± 20％@ 1khz | |||
Sensibilité | Tension de conduite: 24vpp 、 Distance: 0,3 m 、 Echo Amplitude: 400 mV | ||
-40～+ 80 ℃ | |||
≤3kilos ou 0,3 MPA | |||
| (Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 4,0 ° ± 1 ， Angle tranchant: 9,5 ° ± 2 | ||
Logement Matériel | Pom | ||
Usage | Débit ultrasonique ， Finder de la gamme de sous-marins | ||

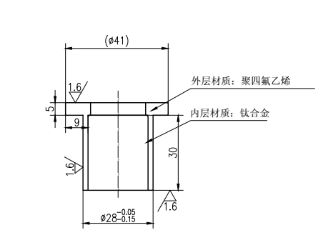

Voir le dessin de la structure du produit | |||
Niveau de protection | IP68 | ||
Lester | 110g ± 5％（Longueur: 2m） | ||
Instructions de câblage | Red + ， blanc- ， noir: fil blindé ； (sans pour autant capteur de température par défaut） | ||

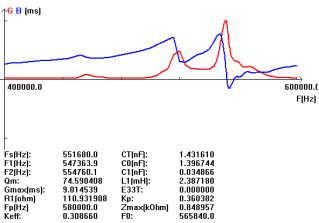

Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
2. Diagramme schématique du capteur de température du transducteur, diagramme schématique du circuit de test
Transducteur de profondeur ultrasonique de 500 kHz Mesure de 30 m de profondeur pour le débitmètre à ultrasons
1. Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | 500khz ultrasonic sous-marin transducteur |
| |
Modèle | PHW-500-E | ||
La fréquence | 500 kHz ±5% | ||
Distance de détection | 0.3～30m | ||
Le minimum LMEDANCE parallèle | 300Ω ± 20％ | ||
1600pf ± 20％@ 1khz | |||
Sensibilité | Tension de conduite: 24vpp 、 Distance: 0,3 m 、 Echo Amplitude: 400 mV | ||
-40～+ 80 ℃ | |||
≤3kilos ou 0,3 MPA | |||
| (Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 4,0 ° ± 1 ， Angle tranchant: 9,5 ° ± 2 | ||
Logement Matériel | Pom | ||
Usage | Débit ultrasonique ， Finder de la gamme de sous-marins | ||
Voir le dessin de la structure du produit | |||
Niveau de protection | IP68 | ||
Lester | 110g ± 5％（Longueur: 2m） | ||
Instructions de câblage | Red + ， blanc- ， noir: fil blindé ； (sans pour autant capteur de température par défaut） | ||
Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
2. Diagramme schématique du capteur de température du transducteur, diagramme schématique du circuit de test
