PHA-32-08T
Piezohannas
PHA-32-08T

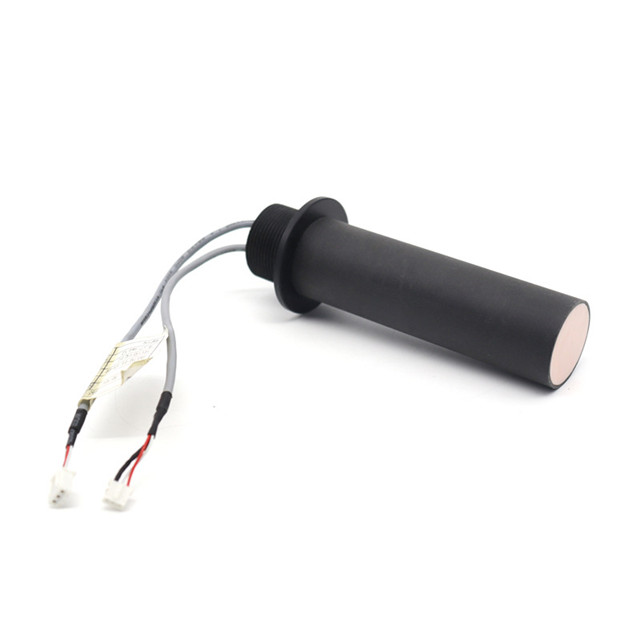

Transducteur de gamme d'air ultrasonique de 34 kHz pour la jauge de niveau ultrasonique
Spécification:
Articles | Paramètres techniques | Image | |
Nom | Transducteur à ultrasons de 32 kHz |
| |
Modèle | PHA-32-08T | ||
La fréquence | 34 kHz ± 5% | ||
Distance de détection | 0.5～8m | ||
LMEDANCE PARALLEMENT | 3400Ω ± 20％ | ||
1700pf ± 20％@ 1khz | |||
Sensibilité | |||
-40～+ 80 ℃ | |||
≤3kilos ou 0,3 MPA | |||
(Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db: 21 ° ± 10% ， Angle pointu: 45 ° ± 10% | |||
Matériel de logement | Pom | ||
usage | Gauge de niveau ultrasonique, anti-collision ultrasonique, télémètre ultrasonique | ||
Niveau de protection | IP68 | ||
Instructions de câblage | Interface intégrée (borne 3pin, 2,54 mm): Fil rouge positif, négatif blanc, noir; Interface (3 pin, borne 2,0 mm): blanc et noir pour fil de capteur de température (MF58); | ||

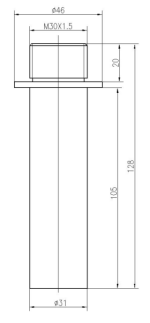

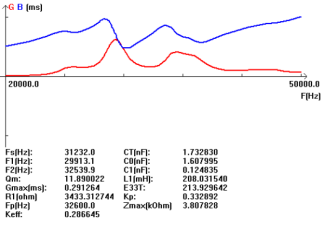

Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Application de jauge de niveau ultrasonique:
In Ultrasons non contact Mesure du niveau, le capteur émet des impulsions ultrasoniques dans le sens du milieu, qui les reflète ensuite. Le temps écoulé de l'émission à la réception des signaux est proportionnel au niveau du réservoir. Les capteurs à ultrasons sont idéaux pour des applications standard simples, à la fois pour liquides et pour solides.

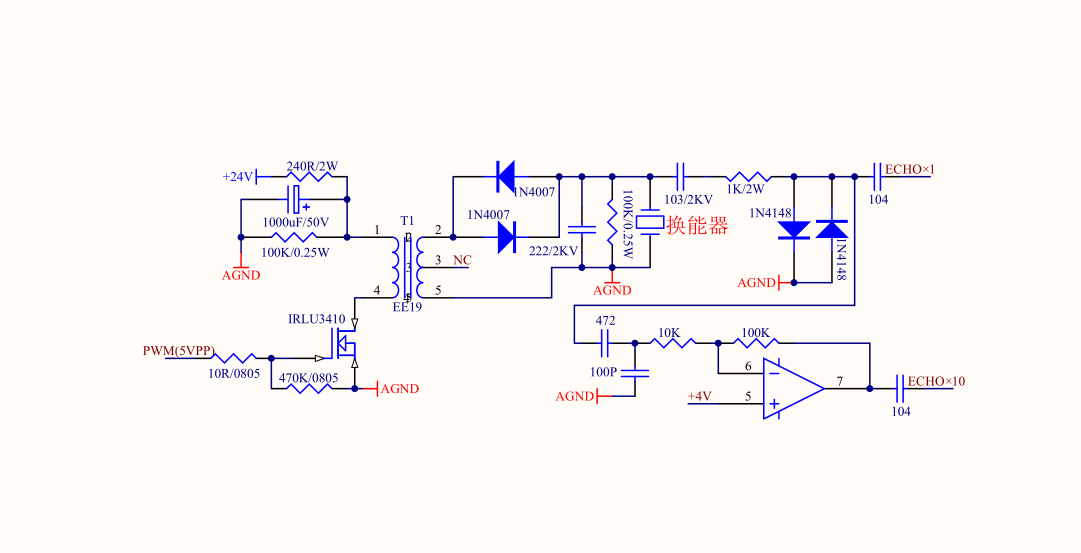

CUICuit de conduite:
