PHA-49-08A
Piezohannas
PHA-49-08A

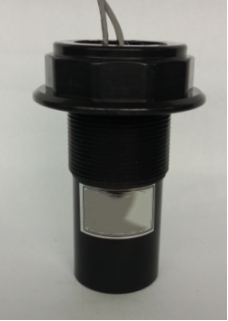

Transducteur de plage d'air ultrasonique à 50 kHz pour la mesure de niveau
Spécification:
Articles | Paramètres techniques | Image | |
Nom | 49khz transducteur à ultrasons |
| |
Modèle | PHA-49-08A | ||
La fréquence | 49 kHz ±5% | ||
Distance de détection | 0.4～8m | ||
LMEDANCE PARALLEMENT | 270Ω ± 20％ | ||
2000pf ± 20％@ 1khz | |||
Sensibilité | Charge Dtension de rivage：850VPP，Distance:06m、Écho amplitude:480 mV | ||
-40～+ 80 ℃ | |||
≤3Kilos ou 0,3 MPA | |||
(Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db: 9 ° ±dix%， Angle aigu:20 ° ±dix% | |||
Matériel de logement | Pom | ||
usage | Gauge de niveau ultrasonique, anti-collision ultrasonique, télémètre ultrasonique | ||
Filetage inférieur:M48 × 2 ouG1-1 / 2 | |||
Niveau de protection | IP68 | ||
Lester | 310g ± 5％ | ||
Instructions de câblage | integrattype ed：connecteur（3pins, 2,54 mm Terminal： ：Rouge +，Blanc-，Noir: fil blindé；connecteur（3pDans, 2,0 mm Terminal）：blanc noir:capteur de température（MF58）； | ||

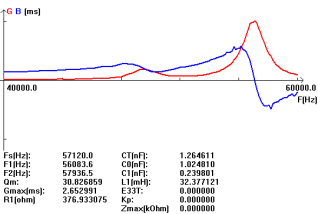

Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Application de mesure de niveau ultrasonique:
In Ultrasons non contact Mesure du niveau, le capteur émet des impulsions ultrasoniques dans le sens du milieu, qui les reflète ensuite.Le temps écoulé de l'émission à la réception des signaux est proportionnel au niveau du réservoir. Les capteurs à ultrasons sont idéaux pour des applications standard simples, à la fois pour liquides et pour solides.
Qu'est-ce qui se passe dans la fabrication d'un transducteur?
Le composant principal d'un transducteur de profondeur est l'élément piézocéramique. C'est la partie qui convertit les impulsions électriques en ondes sonores, et lorsque le Les échos reviennent, l'élément piézocéramique convertit les ondes sonores en énergie électrique. Les éléments piézocéramiques sont le plus souvent sous forme de disque, mais ils peuvent également avoir la forme d'une barre ou d'un anneau. Un transducteur peut contenir un élément ou une série d'éléments liés ensemble appelés un tableau. UN Le transducteur est composé de six composants distincts.
