PHA-64-05A-F

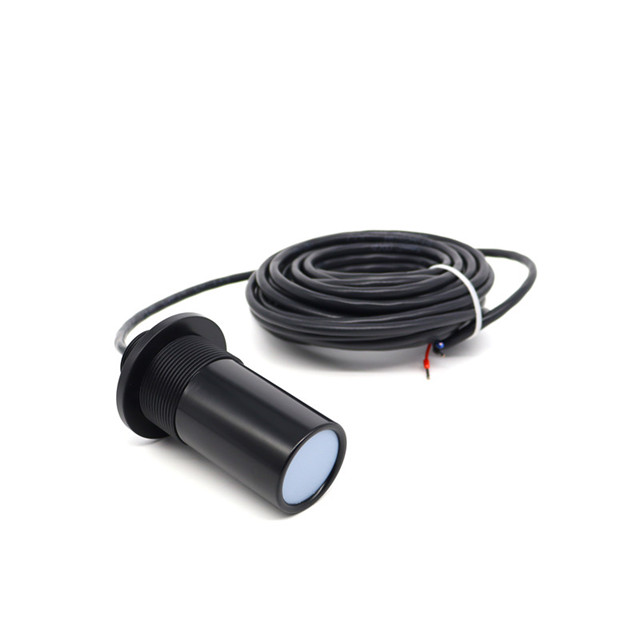

Transducteur de niveau ultrasonique 64KHz pour la mesure du niveau ultrasonique
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | 64 kHz ultrasonique transducteur（diviser les types） |
| |
Modèle | PHA-64-05A-F | ||
La fréquence | 64 kHz ± 1,5 kHz | ||
Distance de détection | 0.3～5m | ||
Le minimum LMEDANCE parallèle | 2200Ω ± 20％ | ||
2600pf ± 20％@ 1khz | |||
Sensibilité | Tension de conduite：800vpp，Distance:0,6 m， Écho amplitude：50 mV | ||
-40～+ 80 ℃ | |||
≤3Kilos ou0,3 MPA | |||
| (Largeur de faisceau) Angle de demi-puissance@ -3db: 7 ° ± 2， Angle aigu:16 ° ± 4 | ||
Logement Matériel | Un environnement de base faible à l'acide faible peut être utilisé (PC) | ||
Usage | Ultrasonique niveau jauge,Surveillance,Imperméable, Sécurité | ||
Le fil de levage：M32 * 1.5, En bas avec fil :M48 × 2 | |||
Niveau de protection | IP68 | ||
Lester | 660g ± 5％ （Longueur：10M） | ||
Instructions de câblage | Type séparé（quatre fils： ：Rouge:transducteur+、jaune： transducteur-、bleu，noir: capteur de température（MF58） ； ； Type séparé（Trois fils： ：Rouge:transducteur+、Bleu: capteur de température +、le noir：Ligne commune－； | ||

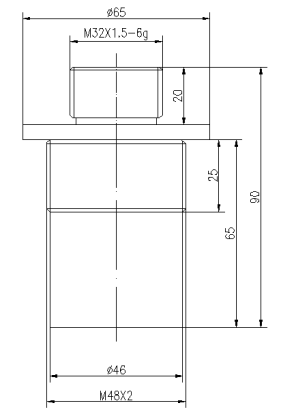

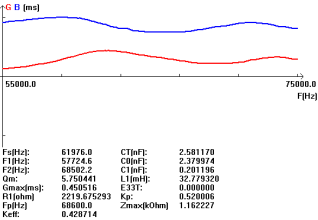

Courbe d'admission | Diagramme de structure de produit | ||
|
| ||

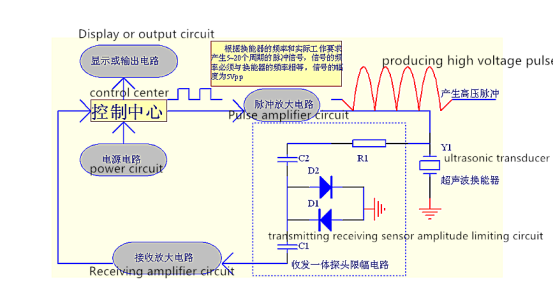

Schéma de circuit d'essai de Transducteur:

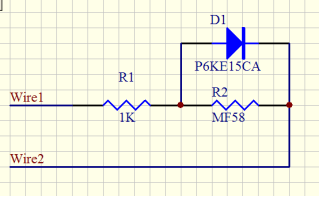

SchDiagramme ématique du capteur de température:
Type divisé Instruction du câble:
Le fil standard est de 10 m, le signal s'atténuera 6 dB pour chaque 50m en augmentant de fil.
1. Trois instructions de câblage de base:
Rouge: transducteur +
Bleu: capteur de température +
Noir: public -
2.Tour Instructions de câblage de base:
Rouge: transducteur +
Jaune: transducteur -
Bleu, noir: capteur de température +
Ultrasonique niveau Application des compteurs:
La ultrasonique niveau mètre est utilisé à en continu moniteur niveau canaux dans la la taille de liquide médias, boue ou suspension dans tous les deux ouvert et fermé réservoirs et canaux. La jauge génère la hauteur de niveau informations dans la formulaire de a signal courant 4 à 20mA. La plus bas et plus haut limites de la la mesure intervalle boîte être Positionner par potentiomètres dans la électronique unité de la jauge.
