PHA-21-30D-F
Piezohannas
PHA-21-30D-F
Transducteur de niveau ultrasonique de 21 kHz pour les capteurs de niveau liquide
Articles | Paramètres techniques | Image | |
Nom | 21 kHzultrasoniquetransducteurC taper（type divisé） |
| |
Modèle | PHA-21-30D-F | ||
La fréquence | 21 kHz ± 1,5 kHz | ||
Distance de détection | 1.0～30m | ||
Le minimum LMEDANCE parallèle | 700Ω ± 20％ | ||
11000pf ± 20％@ 1khz | |||
Sensibilité | ChargerTension de conduite：560vpp，Distance：0,6 m， Écho amplitude：1000 mV | ||
-40～+ 80 ℃ | |||
≤3Kilos ou 0,3 MPA | |||
| (Largeur de faisceau)Angle de demi-puissance @ -3db: 11 ° ± 2， Angle aigu:27 ° ± 4 | ||
Logement Matériel | Il peut être utilisé dans un environnement d'acide ou de base faible（Pom） | ||
Usage | Ultrasonique niveau jauge,Surveillance,Imperméable, Sécurité | ||
Le fil de levage:M32 × 1,5，En bas avec fil:G3 | |||
Niveau de protection | IP68 | ||
Lester | 1860g ± 5％ （ longueur：10M） | ||
Instructions de câblage | Type séparé（quatre fils： ：Rouge:transducteur+、jaune： transducteur-、bleu，noir: capteur de température（MF58） ；
Type séparé（Trois fils： ：Rouge:transducteur+、Bleu: capteur de température +、le noir：Ligne commune－ ； | ||

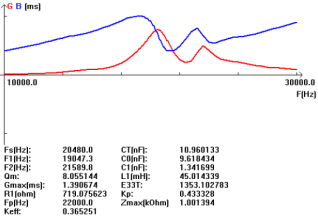

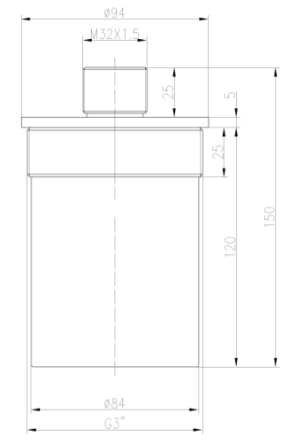

Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Schéma de blocs de ultrasonstransducteur de distance :
Diagramme schématique du capteur de température:
Type divisé Instruction du câble:
Le fil standard est de 10 m, le signal s'atténuera 6 dB pour chaque 50m en augmentant de fil.
1. Trois instructions de câblage de base:
Rouge: transducteur +
Bleu: capteur de température +
Noir: public -
Quatre instructions de câblage de base:
Rouge: transducteur +
Jaune: transducteur -
Bleu, noir: capteur de température +
Capteurs de niveau liquideApplication:
Une large gamme de systèmes de mesure des capteurs de niveau est disponible pour répondre aux différents paramètres tels qu'une large gamme d'applications, des besoins à haute précision et des exigences et pratiques d'installation du système. Les technologies de mesure sont mises à disposition dans différentes versions pour répondre à un large éventail de besoins de mesure, ou pour répondre à une application spécifique.
