Pha-125-wo
Piezohannas
PHA-125-WO
125 kHzTransducteur ultrasonique personnalisé pour la mesure de la distance
Articles | Paramètres techniques | Image | |
Nom | 125 kHztransducteur à ultrasons |
| |
Modèle | PHUN-125-Wo | ||
La fréquence | 125KHz ±5% | ||
Distance de détection | 0.15～2m | ||
Le minimum LMEDANCE parallèle | 700Ω ± 20％ | ||
800pf ± 20％@ 1khz | |||
Sensibilité | Tension de conduite：750vpp，Distance:0,3 m， Écho amplitude：110mv | ||
-40～+ 80 ℃ | |||
≤3Kilos ou0.3MPA | |||
| (Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db:5.7° ±1， Angle aigu: 13.6° ±2 | ||
Logement Matériel | PVDF | ||
Usage | mesure de la distance | ||
IP68 | |||
Niveau de protection | 40g ± 5％（ Longueur：10m）
| ||
Lester | Interface intégrée：Rouge +，Blanc-，Noir: fil blindé （ capteur de température est facultatif） | ||

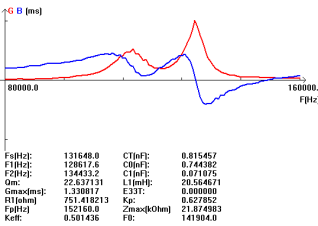

Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Schéma de blocs de ultrasons transducteur :
Diagramme schématique du capteur de température:
Intégré Type Instruction du câble:
1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger
2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)
Le rouge et le noir sont le câblage du capteur de température
Application de mesure de distance à ultrasons:
Comme son nom l'indique, les capteurs à ultrasons mesurent la distance en utilisant des ondes à ultrasons.
La tête du capteur émet une onde à ultrasons et reçoit l'onde réfléchie de la cible. Les capteurs à ultrasons mesurent la distance à la cible en mesurant le temps entre l'émission et la réception.Un capteur optique a un émetteur et un récepteur, tandis qu'un capteur à ultrasons utilise un seul élément ultrasonique pour l'émission et la réception. Dans un capteur à ultrasons de modèle réfléchissant, un seul oscillateur émet et reçoit des ondes ultrasoniques alternativement. Cela permet la miniaturisation de la tête du capteur.
