Pha-34-12fc-fb
Piezohannas
PHA-34-12FC-FB
Transducteur de gamme ultrasonique anti-corrosion à l'épreuve des explosions pour le capteur de niveau
Spécification:
Articles | Paramètres techniques | Image | |
Nom | Transducteur anti-corrosion et anti-corrosion 34 kHz |
| |
Modèle | Pha-34-12fc-fb | ||
La fréquence | 34 kHz ± 5% | ||
Distance de détection | 0.5～12m | ||
LMEDANCE PARALLEMENT | 930Ω ± 20％ | ||
6900pf ± 20％@ 1khz | |||
Sensibilité | charger tension de conduite：650VPP ，Distance: 0,6 m、Écho amplitude: 350 mV | ||
-40～+ 80 ℃ | |||
≤3kilos ou 0,3 MPA | |||
(Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db @ -3db: 8 ° ±dix%, Angle pointu: 18 ° ± 10% | |||
Matériel de logement | Ptfe | ||
usage | Gauge de niveau ultrasonique, surveillance, anti-collision, sécurité | ||

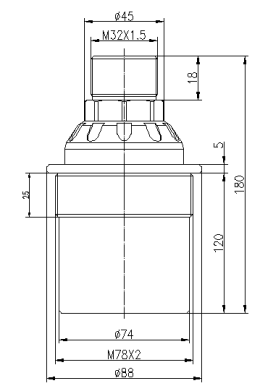

Vérification du diagramme de la structure des produits ci-dessous | |||
Niveau de protection | IP68 | ||
Lester | 1200g ± 5％ | ||
Instructions de câblage | Interface intégrée (borne 3pin, 2,54 mm): Fil rouge positif, négatif blanc, noir; Interface (3 pin, borne 2,0 mm): blanc et noir pour fil de capteur de température (MF58); | ||

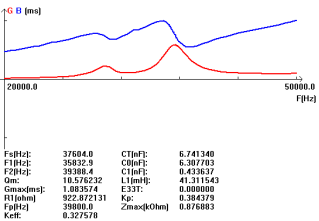

Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Mesure de niveau ultrasonique Application:
Mesure de niveau ultrasonique avec ultrasons Les capteurs fournissent une mesure continue, sans contact et sans maintenance des liquides, pâtes, boues et matériaux en vrac poudreux à grossiers. La mesure n'est pas affectée par la constante diélectrique, la densité ou l'humidité et également non affectée par l'accumulation en raison de l'effet autonome des capteurs. Découvrez la large gamme d'appareils prosoniques pour la mesure du niveau ultrasonique et cliquez sur le bouton ci-dessous.La méthode à ultrasons est une solution prouvée, ainsi qu'une solution rentable pour la mesure de niveau dans les liquides et les solides en vrac. Les instruments sont disponibles sous forme de versions compactes ou distinctes. Ce principe de mesure se caractérise par une planification et un assemblage faciles, une mise en service rapide et sûre, une longue durée de vie et des coûts de maintenance réduits. Les applications typiques incluent des médias abrasifs et agressifs, même dans des conditions ambiantes approximatives.
A ultrasonique Le capteur émet des impulsions à ultrasons, la surface du milieu reflète le signal et le capteur le détecte à nouveau. Le temps de vol du signal ultrasonique réfléchi est directement proportionnel à la distance parcourue. Avec la géométrie du réservoir connu, le niveau peut être calculé.
