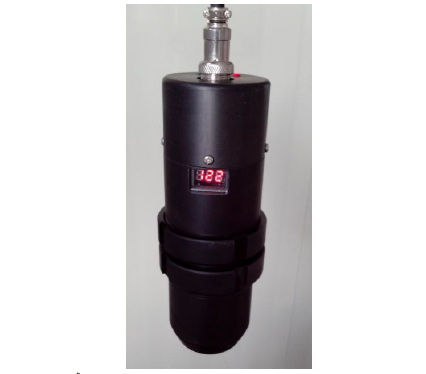

Phran-0500
Piezohannas
PHRAN-0500
3. Caractéristiques du produit:
4. Paramètres techniques:
Fonction | L'intégration Taper
| |||||
DetectionIntervalle | 0,1 ~ 0,5 m | 0,15 ~ 1M | 0,3 ~ 3m | 0,3 ~ 3m | 0,4 ~ 5m | 0,5 à 6 m |
La fréquence | 200 kHz | 100 kHz | 65 kHz | 65 kHz | 50khz | 50khz |
Temps de réponse | <200 ms
| |||||
Résolution | 3 mm ou0,1% | |||||
Affichage | LED
| |||||
Angle de lancement | 20°
| |||||
Sortie analogique
| 4~20 mA / 500Ω charger | |||||
Sortie de commutation | relais électrique DC 30V / 5A、PNP / NPN(optionnel) | |||||
Rs232 / 485 modbus | protocole ou protocole personnalisé (facultatif) | |||||
Norme d'alimentation | 24V(±15%)120mA
| |||||
Environnement Température | -20~+60℃ | |||||
classe de protection | IP65 ; personnalisé IP67 | |||||
Taille de montage | M56 * 2 File, fixé avec deux noix |

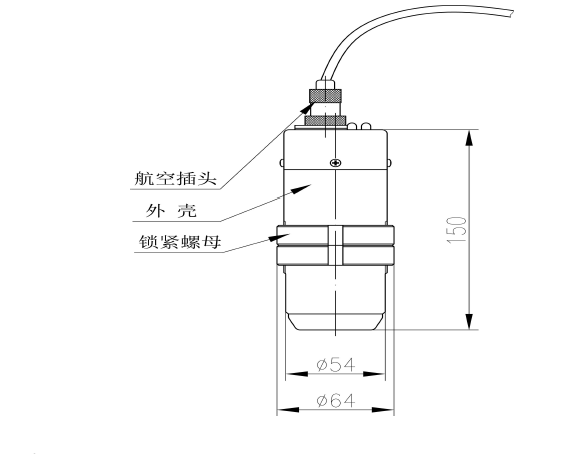

5. Dimension d'installation:
(1)
(2)
(3)

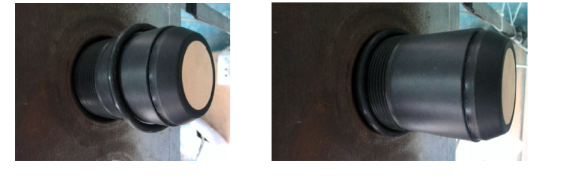

①Chystall Une bride au-dessus de l'objet doit être testé ②Placez un joint avec le même diamètre intérieur sur la bride
③Distance Le capteur de mesure aligne le trou de la bride ④posez le capteur de distance dans le trou de la bride

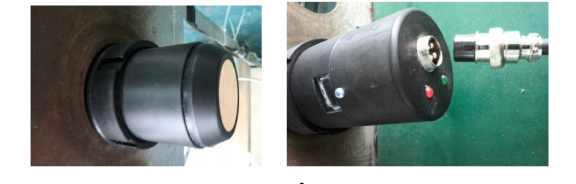

⑤SEE du bas de la bride ⑥Placez un joint avec le même diamètre intérieur sur la bride

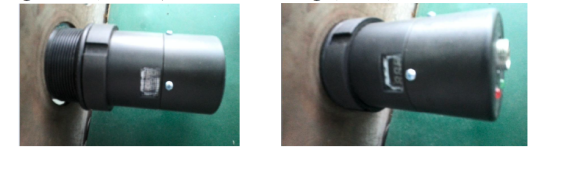

⑦Fix le capteur de mesure de la distance en vissant l'écrou ⑧Connectez-vous le câble sur le capteur qui varie

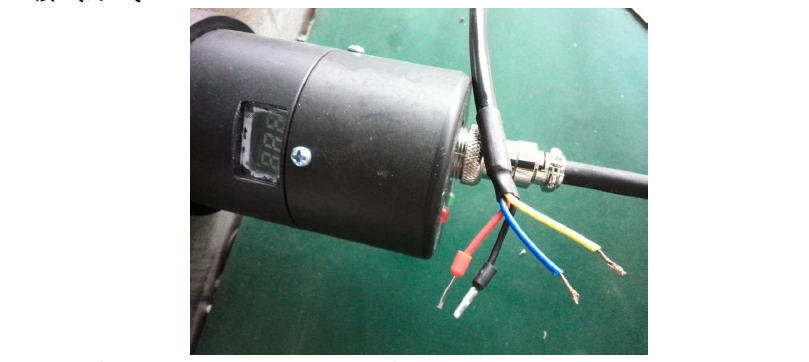

(4) Mode de connexion:
Alimentation: ligne rouge: 24vdc +; Ligne noire: 24VDC -
1. 4 ~ 20mA: Ligne bleue: MA +; Ligne jaune: MA–
2. 0 ~ 5V: Ligne bleue: V +; Ligne jaune: V–
3. 485/232 Communication: Ligne jaune: T / R +; Ligne bleue: T / R–
4. Signal de relais: ligne bleue, ligne jaune
5. Signal NPN: Ligne bleue: NPN +; Ligne jaune: npn -
6. Signal PNP: Ligne bleue: PNP +; Ligne jaune: PNP-
Remarques:
1. Le signal de sortie est sélectionnable l'un d'eux (1 ~ 6);
2. Le fil noir doit être mis à la terre de manière fiable;
3. Lorsque le transducteur de télévision est un module MA, la ligne jaune (MA-) peut également être mise à la terre.
6. Description du signal:
Lorsque la puissance est activée au début, l'indicateur de puissance \"Green Light \" est toujours allumé. Lorsque la recherche du signal d'écho, l'indicateur d'état \"Red Light \" clignote. Lorsque la recherche de l'écho correct, l'indicateur d'état \"Red Light \" reste allumé. Quand est mesuré normalement, le tube Nixie affiche la valeur de mesure réelle; Quand c'est l'état perdu, le tube Nixie affiche \"- - -\".
7. Assistant série pour modifier les paramètres:
Remarque: cela ne s'applique qu'aux capteurs de tâches avec 485 ou 232 modules de communication.
Connexion du port série:

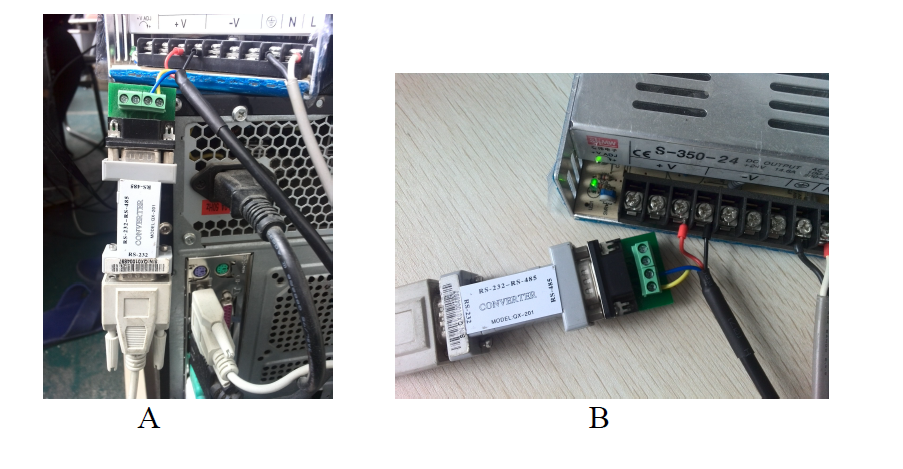

Comme le montre la figure A: le port série est connecté au port série de l'ordinateur, L'autre extrémité est connectée à l'extrémité RS-232 de 485 à 232.;
Câble de connexion:
Figure B: La ligne rouge est connectée à 24V +; Le noir est connecté à 24 V-; La ligne jaune est connectée à 485 t / r +; La ligne bleue est connectée à 485T / R-;

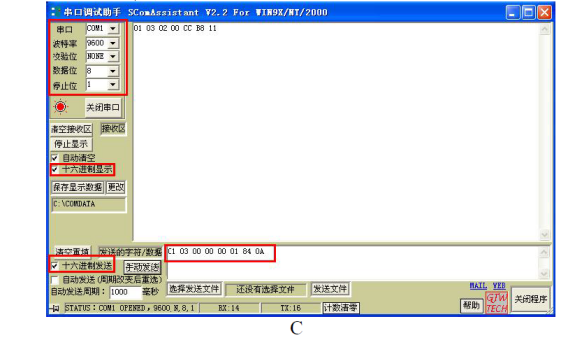

Comme le montre la figure C:
Sélection de port série: COM1;
Sélection du taux en bauds: 9600;
Vérifiez la sélection des bits: aucun
Sélection de bits de données: 8
Sélection du bit d'arrêt: 1
Sélection de l'affichage hexadécimal et de la transmission hexadécimale

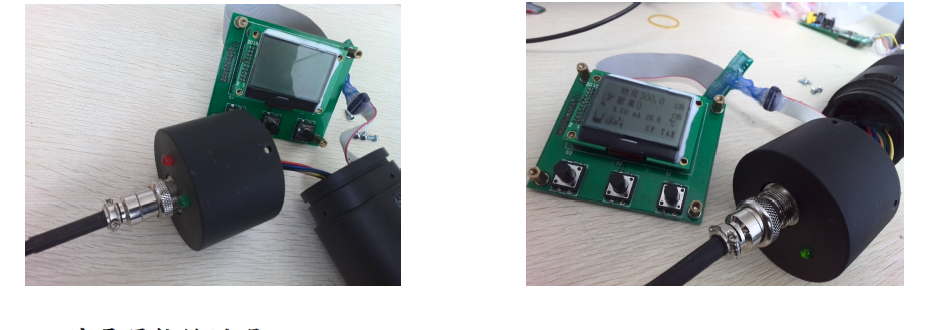

8. Menu de manipulation d'écran LCD (Remarque: l'écran LCD est un accessoire facultatif)
Installation de Écran LCD:

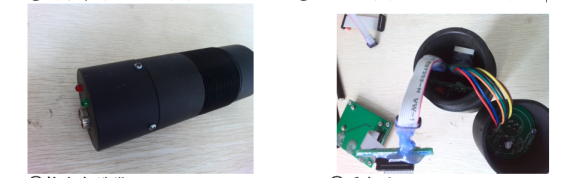

①CRIEZ la vis avec un tournevis croisé ②Connectez l'interface LCD (le côté rouge est vers l'intérieur)
Connectez le câble ④Splay de la puissance
