PH1000-2008
Piezohannas
PH1000-2008
Transducteur de débitmètre Doppler à ultrasons à 1 MHz pour le flux de liquide à ultrasons
L'objectif principal:
Pour la mesure du débit d'eau
Mesurer avec précision les courtes distances avec les liquides
Caractéristique:
Petite taille, facile à installer
Sensibilité, vibration résiduelle faible, haut débit, précision de test élevée
Temps d'utilisation à long terme
paramètres techniques:
Nom | spécification | Article | spécification |
type de produit | Transducteur de mesure liquide | valeur de résistance z (ω) - dans l'eau | 100Ω ± 30% |
modèle du produit | PH1000-2008 | Tension de conduite maximale vague d'impulsion （rapport de service 2%） | 300 V |
Fréquence du transducteur F (kHz) | 1,00 MHz ± 3% | Température de fonctionnement (℃) | 4 ~ + 70 ℃ |
bande passante △ F （sous-marine） -6db | ± 10% | Température de stockage (℃) | -30 ~ + 90 ℃ |
Vibration résiduelle du transducteur | ˂ 30 μs | grade d'étanchéité | IP68 |
Sensibilité globale (v) réception et envoi (0db = 3vp-p8pulsesL = 85 mm) |
> 1.0 V |
Matériau de coquille |
polysulfone |
Angle de faisceau ° (-3db) | 6 ° | Spécification du câble | Fil de bouclier unique 35 cm |
capacité électrostatique (PF) | 1300pf ± 20% | résistance à la corrosion | Acide faible faible résistant aux alcalins |
poids (g) | 14g / pc | ||
Remarque | La taille de la structure du transducteur peut être personnalisée en fonction des besoins des utilisateurs. | ||

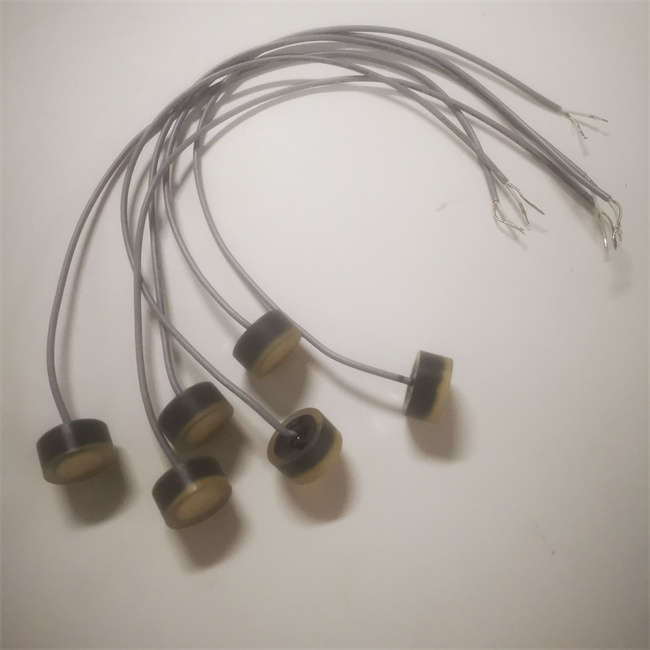

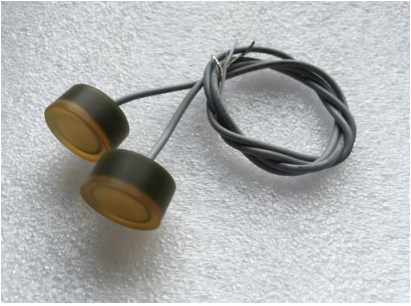

Image:

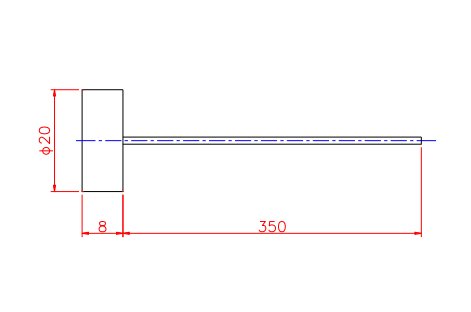

Dimension de contour:

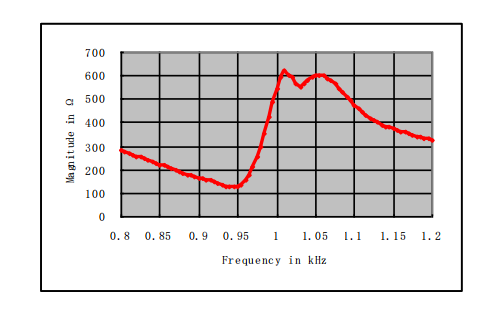

Courbe d'impédance:
Sensibilité:
