Transducteur de débitmètre à ultrasons sous-marin 1MHz pour débitmètre à ultrasons

Partager sur:

Transducteur de débitmètre à ultrasons sous-marin 1MHz pour débitmètre à ultrasons

Application: débitmètre à ultrasons ， Finder de la gamme de sous-marins

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
Phw-1M-01F
Marque de produit:
Piezohannas
code produit:
PHW-1M-01F

Description du produit

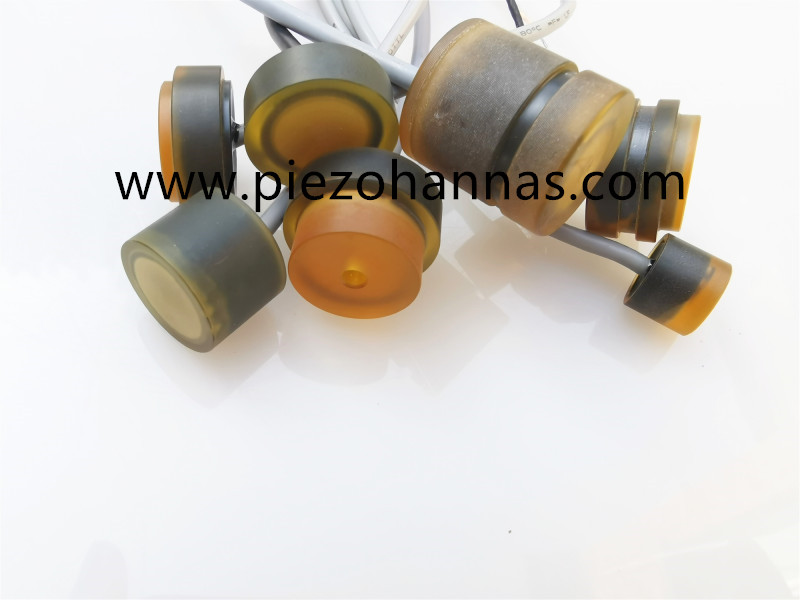

Transducteur de débitmètre ultrasonique sous-marine à 1 MHz pour le débitmètre à ultrasons

Transducteur de débitmètre ultrasonique sous-marine à 1 MHz pour le débitmètre à ultrasons

Paramètres techniques:

Articles	Paramètres techniques		Image
Nom	1 MHz brancher sous-marinultrasonique transducteur
Modèle	Phw-1M-01F
La fréquence	1 MHz ± 5%
Distance de détection	0,05 ～ 3M
Le minimum LMEDANCE parallèle	120Ω ± 20%
Capacitance	1800pf ± 20 ％ @ 1 kHz
Sensibilité	Tension de conduite: 24vpp 、 Distance: 0,3 m 、 Echo Amplitude: 600 mV
en fonctionnement Tension	De pointe Voltage＜ 300vpp
en fonctionnement Température	-40 ～ + 80 ℃
Pression	≤3Kilos ou 0,3 MPA
Angle	(Largeur de faisceau)Largeur du faisceau de demi-puissance @ -3db: 5 ° ± 1 ， Angle tranchant: 12 ° ± 2
Logement Matériel	matériau composite
Usage	débitmètre ultrasonique，Finder de la gamme de sous-marins
Installation Dimension	Voir le dessin de la structure du produit
Niveau de protection	IP68
Lester	20g ± 5 ％（Lengouffer：1m）
Instructions de câblage	integrattype ed：Rouge +，Blanc-，Noir: fil blindé；（Le capteur de température est facultatif）

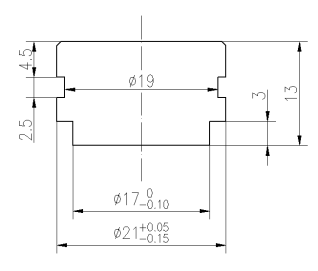

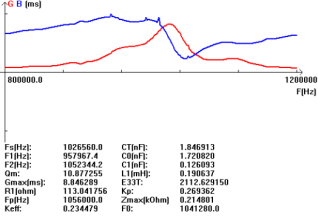

Courbe d'admission		Diagramme de structure de produit

3. Diagramme schématique du capteur de température du transducteur, diagramme schématique du circuit de test

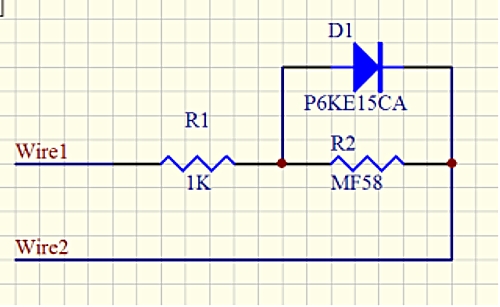

Diagramme schématique du capteur de température:

O3`1pa5yr5% Z5`dq1r

sur:

En vertu d'un:

transducteur de débitmètre à ultrasons Transducteur à ultrasons pour le débitmètre à ultrasons Transducteur de débitmètre ultrasonique sous-marin transducteur pour le débitmètre ultrasonique Transducteur ultrasonique sous-marine à 1 MHz Transducteur d'écoulement ultrasonique sous-marine à 1 MHz Capteur à ultrasons pour la gamme de sous-marins Finder sonde à ultrasons pour le débitmètre à ultrasons Transducteur de profondeur ultrasonique de 3m sous l'eau Capteur d'écoulement ultrasonique sous-marin
