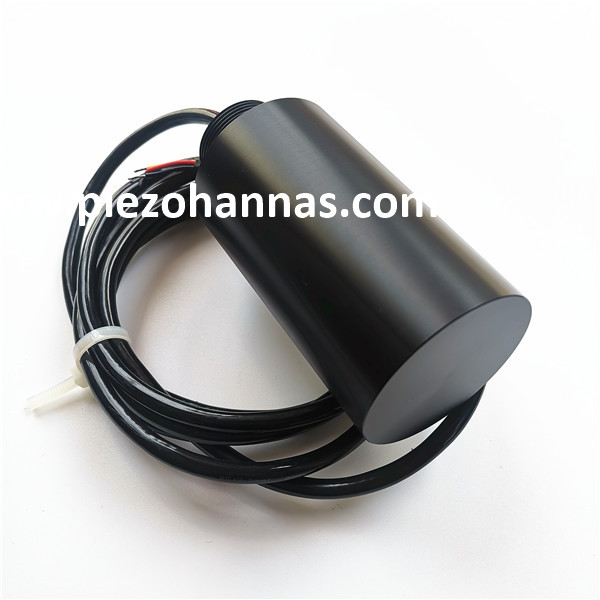

Transducteur de débitmètre à ultrasons polarisé horizontalement 30KHz pour capteur de débitmètre à ultrasons

Transducteur de débitmètre à ultrasons à ultrasons polarisé à 30 kHz pour le capteur de débitmètre à ultrasons

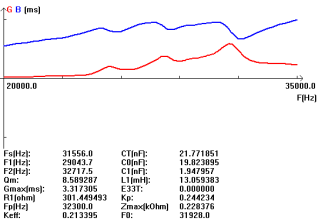

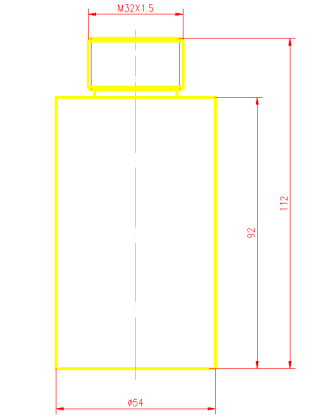

1. Paramètres techniques:

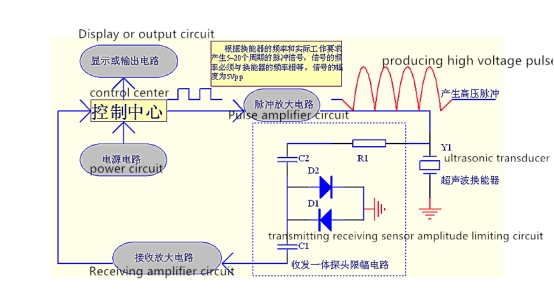

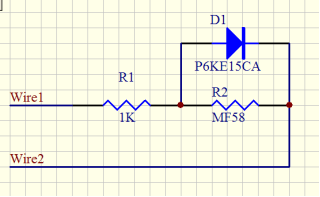

2. Diagramme schématique du capteur de température du transducteur, diagramme schématique du circuit de test

Application de débitmètre ultrasonique:

Une construction de débitmètres ultrasoniques peut être effectuée en utilisant des transducteurs en amont et en aval, un tuyau de capteur et un réflecteur. Le principe de travail du débitmètre ultrasonique est, il utilise des ondes sonores pour résoudre la vitesse d'un liquide dans un tuyau. Il y a deux conditions dans le tuyau comme aucun débit ni flux. Dans la première condition, les fréquences des ondes ultrasoniques sont transmises dans un tuyau et ses indications du liquide sont similaires. Dans la deuxième condition, la fréquence de l'onde réfléchie est différente en raison de l'effet Doppler.

Chaque fois que le liquide coule rapidement dans le tuyau, le décalage de fréquence peut être augmenté linéairement. L'émetteur traite les signaux de l'onde et ses réflexions déterminent le débit. Les compteurs de temps de transit transmettent et reçoivent des ondes à ultrasons dans les deux directions dans le tuyau. À condition sans flux, le temps pris pour s'écouler entre en amont et en aval entre les transducteurs est le même. Sous ces deux conditions d'écoulement, l'onde en amont s'écoulera avec moins de vitesse que l'onde en aval. Au fur et à mesure que le liquide coule plus rapidement, la distinction entre les temps haut et en aval augmente. Les temps de l'amont et en aval traités par l'émetteur pour décider du débit.
