Pha-125-wo
Piezohannas
PHA-125-WO
Transducteur d'écoulement à ultrasons 125 kHz pour les débitmètres à eau ultrasoniques
Articles | Paramètres techniques | Image | |
Nom | Transducteur à ultrasons 125 kHz |
| |
Modèle | Pha-125-wo | ||
La fréquence | 125 kHz ± 5% | ||
Distance de détection | 0,15 ～ 2M | ||
Le minimum LMEDANCE parallèle | 700Ω ± 20％ | ||
Capacitance | 800pf ± 20％@ 1khz | ||
Sensibilité | Tension de conduite：750vpp，Distance: 0,3 m， Écho amplitude：110 mV | ||
en fonctionnement Tension | De pointe Tension＜800 VPP | ||
en fonctionnement Température | -40～+ 80 ℃ | ||
Pression | ≤3kilos ou 0,3 MPa | ||
Angle | (LWIDTH BEAM) Largeur du faisceau de demi-puissance @ -3db:5,7 ° ± 1 ， Angle tranchant: 13,6 ° ± 2 | ||
Logement Matériel | PVDF | ||
Usage | mesure de la distance | ||
Installation Dimension | IP68 | ||
Niveau de protection | 40g ± 5％（ Longueur：10m）
| ||
Lester | Interface intégrée：Rouge +，Blanc-，Noir: fil blindé （ défaut : sans pour autant capteur de température）
| ||

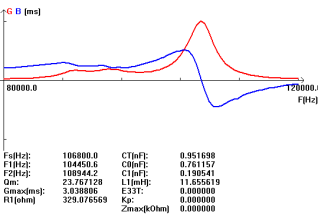

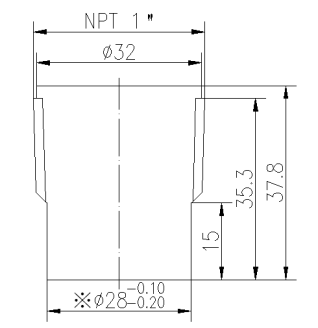

Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Schéma de blocs de ultrasons transducteur :
Diagramme schématique du capteur de température:
Intégré Type Instruction du câble:
1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger
2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)
Le rouge et le noir sont le câblage du capteur de température
Application des débitmètres à eau ultrasonores:
Les débitmètres d'eau à ultrasons mesurent la vitesse du fluide traversant le tuyau à l'aide de l'échographie pour mesurer l'écoulement volumétrique. Dans un flux de liquide ultrasonique en temps de transit, un signal à ultrasons est transmis dans le sens du fluide fluide en aval, puis un autre signal est transmis contre le fluide fluide en amont. Dans sa forme la plus élémentaire, le temps pour que le sonore pouls se déplace en aval est comparé au temps pour que le pouls se déplace en amont. En utilisant ce temps différentiel, la vitesse du fluide suivant est calculée. Ensuite, le compteur calcule le débit volumétrique dans le tuyau en utilisant cette vitesse de fluide. De plus, la mesure de l'énergie de la BTU peut être dérivée du débit volumétrique et de la différence de température entre les jambes chaudes et froides. Les compteurs à ultrasons à serrage peuvent mesurer l'eau de l'extérieur du tuyau en tirant des impulsions de sons à travers les parois du tuyau, ayant ainsi la flexibilité d'application et les rendant adaptées aux mesures d'écoulement de l'eau dans les grands tuyaux.
