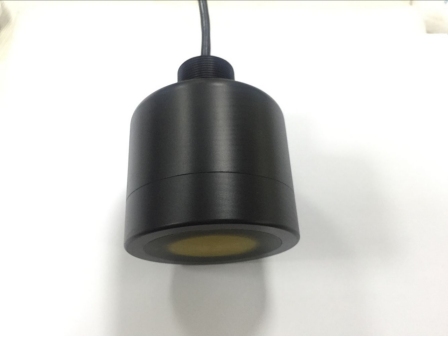

Transducteur de capteur de sondeur de profondeur sous-marine 1MHz à vendre
1. Introduction
USounder de Nderwatertransducteur les usages ondes ultrasoniques pour transmettre sous l'eau, et se reflète quand elles ou ils rencontrer l'objet mesuré. Il peut détecter distance entre le capteur et l'objet mesuré et alors transmission Pour les navires, les bouées, les véhicules aériens sans pilote sous-marins, etc. En tant que solide de profondeur, il peut également être utilisé pour la mesure de la distance sous-marine.
Le niveau de protection des produits atteint le niveau IP68, et il peut être trempé pendant longtemps sous l'eau 100 mètres sans dégâts.(Notez que la partie de sortie du câble de l'instrument doit être scellée de manière fiable après le câblage pour éviter l'eau)
2 le principe de mesure
L'onde à ultrasons est émise par la sonde à ultrasons et transmet à travers l'eau lorsqu'il rencontre la cible à mesurer, puis revient à la sonde à ultrasons à travers l'eau après réfléchir, car le temps de transmission et de réception peut être connu, selon formule, temps × vitesse sonore ÷ 2 = distance entre la surface de lancement et la cible mesurée.
Formule de calcul: D = C × T / 2
(Divisé par 2 est parce que l'onde sonore est en fait un aller-retour du lancement à la réception, D est la distance, C est la vitesse du son, et t est le temps). Si la différence de temps entre la transmission et la réception est de 0,01 seconde, la vitesse du son sous eau fraiche avec une température normale est de 1500 m / s.
1500 m / s × 0,01 sec = 15 m
15 mètres ÷ 2 = 7,50 mètres
C'est-à-dire que la distance entre la surface émettrice de la sonde et la cible à mesurer est de 7,5 mètres.
3. Paramètres techniques:
Articles | Paramètres techniques |
Modèle | PHW-1M-02 |
La fréquence | 1 MHz |
Distance de détection | 0.15～2m (personnalisable: détection de 101 mètres à 1000 mètres) |
Mesurer la sortie | la distance entre la surface émettrice de la sonde et la cible étant mesurée |
Lien méthode | La valeur par défaut est sans fil, cylindre
|
tension d'alimentation | DC 24V |
Courant de fourniture | 60m
|
en fonctionnement Température | -10～+60 ℃ |
Du pouvoir consommation
| 24V × 60mA = 1,44W |
Signal de sortie | Protocole RS485 Modbus |
Affichage | non |
longueur de câble:
| 1 mètre
|
Sortie de câble | 4 |
Niveau de protection | IP68 |
Travail profondeur d'eau:
| ≤ 100 mètres (101 ~ 1000 mètres, il doit être personnalisé) |
4 Image:
2 Méthode de câblage
232 Méthode de câblage de communication:
Alimentation: ligne rouge: DC 24VDC +; ligne noire: DC 24VDC -

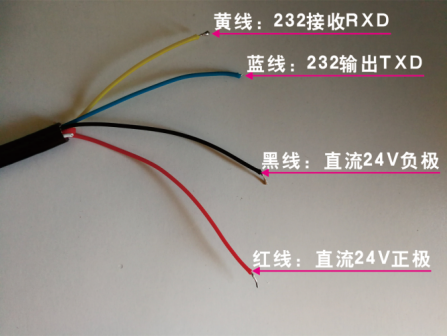

232 Communication: Ligne bleue: 232 Sortie TXD; Ligne jaune: 232 réception RXD; ligne noire: 232 GND
Sortie RS232 pour mettre de manière fiable la ligne noire;
Exigences de mise à la terre: veuillez connecter le fil noir du pôle négatif de l'alimentation à la terre.
Transducteur de capteur de sondeur de profondeur sous-marine 1MHz à vendre
1. Introduction
USounder de Nderwatertransducteur les usages ondes ultrasoniques pour transmettre sous l'eau, et se reflète quand elles ou ils rencontrer l'objet mesuré. Il peut détecter distance entre le capteur et l'objet mesuré et alors transmission Pour les navires, les bouées, les véhicules aériens sans pilote sous-marins, etc. En tant que solide de profondeur, il peut également être utilisé pour la mesure de la distance sous-marine.
Le niveau de protection des produits atteint le niveau IP68, et il peut être trempé pendant longtemps sous l'eau 100 mètres sans dégâts.(Notez que la partie de sortie du câble de l'instrument doit être scellée de manière fiable après le câblage pour éviter l'eau)
2 le principe de mesure
L'onde à ultrasons est émise par la sonde à ultrasons et transmet à travers l'eau lorsqu'il rencontre la cible à mesurer, puis revient à la sonde à ultrasons à travers l'eau après réfléchir, car le temps de transmission et de réception peut être connu, selon formule, temps × vitesse sonore ÷ 2 = distance entre la surface de lancement et la cible mesurée.
Formule de calcul: D = C × T / 2
(Divisé par 2 est parce que l'onde sonore est en fait un aller-retour du lancement à la réception, D est la distance, C est la vitesse du son, et t est le temps). Si la différence de temps entre la transmission et la réception est de 0,01 seconde, la vitesse du son sous eau fraiche avec une température normale est de 1500 m / s.
1500 m / s × 0,01 sec = 15 m
15 mètres ÷ 2 = 7,50 mètres
C'est-à-dire que la distance entre la surface émettrice de la sonde et la cible à mesurer est de 7,5 mètres.
3. Paramètres techniques:
Articles | Paramètres techniques |
Modèle | PHW-1M-02 |
La fréquence | 1 MHz |
Distance de détection | 0.15～2m (personnalisable: détection de 101 mètres à 1000 mètres) |
Mesurer la sortie | la distance entre la surface émettrice de la sonde et la cible étant mesurée |
Lien méthode | La valeur par défaut est sans fil, cylindre
|
tension d'alimentation | DC 24V |
Courant de fourniture | 60m
|
en fonctionnement Température | -10～+60 ℃ |
Du pouvoir consommation
| 24V × 60mA = 1,44W |
Signal de sortie | Protocole RS485 Modbus |
Affichage | non |
longueur de câble:
| 1 mètre
|
Sortie de câble | 4 |
Niveau de protection | IP68 |
Travail profondeur d'eau:
| ≤ 100 mètres (101 ~ 1000 mètres, il doit être personnalisé) |
4 Image:
2 Méthode de câblage
232 Méthode de câblage de communication:
Alimentation: ligne rouge: DC 24VDC +; ligne noire: DC 24VDC -
232 Communication: Ligne bleue: 232 Sortie TXD; Ligne jaune: 232 réception RXD; ligne noire: 232 GND
Sortie RS232 pour mettre de manière fiable la ligne noire;
Exigences de mise à la terre: veuillez connecter le fil noir du pôle négatif de l'alimentation à la terre.
