YH-S / 2000
Piezohannas
YH-S/2000

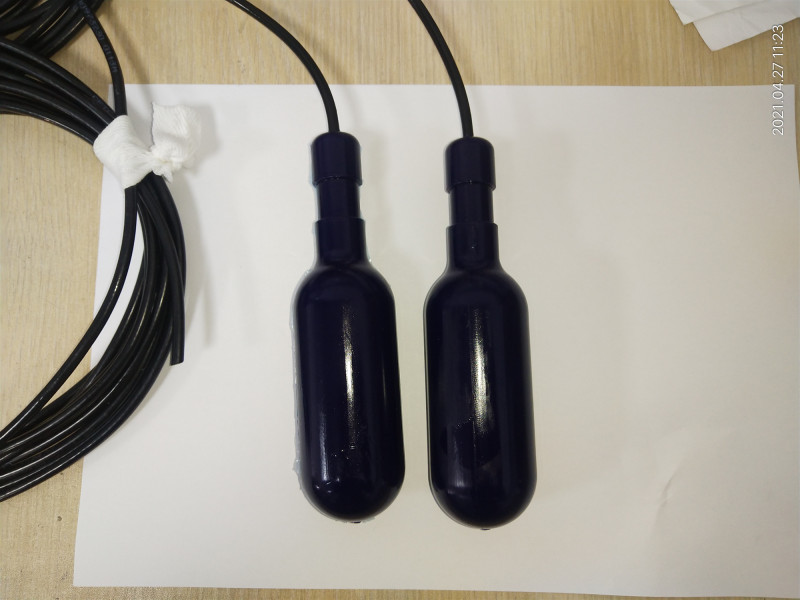

Hydrophone en eau profonde Transducteur acoustique sous-marine pour la profondeur en eau profonde
Paramètres techniques:
maquette | YH-S / 2000
|
fréquence de résonance | 40 kHz |
groupe de travail | 20 kHz 一下 |

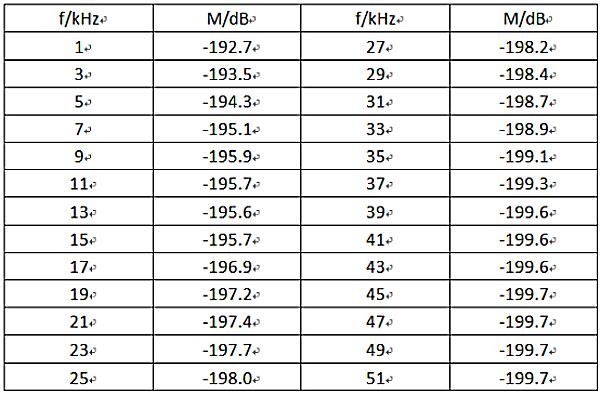

recevoir une sensibilité | ≥ 200 dB |
capacité statique | 5000pf |
directivité | Horizontal non directionnel |
Vertical non directionnel | |
profondeur de travail | 2000m, 4000m, 6000m, 10000m |
Spécification du câble | Câble φ5 mm à deux noyaux |
La conception de la structure résistante à la pression en eau profonde peut fonctionner dans la profondeur d'eau de 2000 m / 4000m / 6000 m.
Application mixte de structures de circuits multiples, pour améliorer la sensibilité à la réception et la capacité statique.
Structure de suspension complètement intégrée pour réduire l'influence des vibrations structurelles.
L'hydrophone adopte une structure spéciale résistante à la pression, et une structure de circuit parallèle en série est adoptée entre plusieurs éléments céramiques pour assurer la sensibilité à la réception et la capacité statique de l'hydrophone sous la prémisse de la résistance à la pression. Ce type d'hydrophone a 2000 mètres, 4000 mètres, 6000 mètres et dix mille mètres. La conception des performances électriques et la conception de la structure du transducteur peuvent être effectuées en fonction des besoins des utilisateurs.
Dessin à l'extérieur:
Cas de demande de transducteur acoustique sous-marin
Selon les besoins des clients, nous pouvons concevoir et produire des transducteurs ultrasoniques piézoélectriques, Transducteur acoustique sous-marin, sondes à ultrasons et capteurs de différentes fréquences avec des performances stables et de haute qualité.
2 Calibration des hydrophones vectoriels dans les eaux profondes, la profondeur de travail maximale peut atteindre 3000 m, qui peut être utilisée pour les éléments de réseau linéaire remplis d'huile
3 et 3 La réponse en émission la plus élevée du transducteur acoustique sphérique empilé peut atteindre 156 dB, et le niveau de source sonore le plus élevé peut atteindre 202 dB, ce qui est plus de 6 dB plus élevé que les transducteurs sphériques ordinaires de la même taille.
4. Transducteur d'hydrophone vecteur de cristal-cristal
Par rapport aux transducteurs en céramique piézoélectrique, la taille du transducteur d'émission monocristal PIN-PMN-PT est réduite de plus de 1/3, le niveau de réponse de tension de transmission est de 2 ~ 10 dB plus élevé, la bande passante d'impédance est environ deux fois plus élevée et le -3 dB La bande passante est environ deux fois plus élevée. Fois; La sensibilité à la réception est de 3 à 5 dB plus élevée. L'hydrophone vectoriel monocristalle a un faible mouvement de mouvement et la sensibilité est 4 ~ 6 dB plus élevée que l'hydrophone vectoriel piézoélectrique de la même taille.
5. Hydrophone de vecteur d'installation fixe
En utilisant la colonne centrale comme base fixe, le mode de travail de cisaillement en céramique, la bande de fréquence de travail est de 100 à 5000 Hz, l'installation est simple, les performances sont stables et peuvent remplacer la plupart des hydrophones vectoriels installés sur diverses plates-formes.
Le réflecteur en forme de cône est utilisé pour refléter les ondes sonores rayonnées circonférentielles du transducteur toroïdal à la surface finale pour fonctionner, et un rayonnement acoustique relativement stable du faisceau peut être réalisé sur la surface finale.
