HS / T250
Piezohannas
HS/T250
Transducteur acoustique sous-marine à basse fréquence Transducteur transmettant

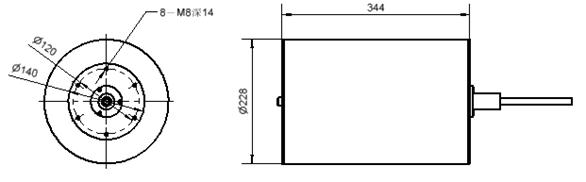

Paramètres techniques:
Modèle | HS / T250 |
|
fréquence de résonance | 250 Hz ± 10% | |
Groupe de travail | ≥45 Hz | |
Réponse de tension de transmission | ≥116 dB | |
Capa statiquecitnance | 110000 PF | |
Dirréctivité | Directivité horizontale | |
Niveau de source sonore (SL) | ≥ 175 dB | |
Profondeur de travail | 120m | |
CpouvoirSpécification | Φ11,2 mm Câble blindé à double noyau | |
Lester | 18,4 kg | |
| ||
Application:
Recherche sur l'acoustique sous-marine
Système de communication sous-marine
Étalonnage du champ acoustique
Applications militaires et scientifiques
Cas de demande de transducteur acoustique sous-marin
Selon les besoins des clients, nous pouvons concevoir et produire des transducteurs ultrasoniques piézoélectriques, Transducteur acoustique sous-marin, sondes à ultrasons et capteurs de différentes fréquences avec des performances stables et de haute qualité.
2. Calibrage des hydrophones vectoriels dans les eaux profondes, la profondeur de travail maximale peut atteindre 3000 m, qui peut être utilisée pour les éléments de réseau linéaire remplis d'huile
3. La réponse d'émission la plus élevée du transducteur acoustique sphérique empilé peut atteindre 156 dB, et le niveau de source sonore le plus élevé peut atteindre 202 dB, ce qui est plus de 6 dB plus élevé que les transducteurs sphériques ordinaires de la même taille.
4. Transducteur d'hydrophone vecteur de cristal-cristal
Par rapport aux transducteurs en céramique piézoélectrique, la taille du transducteur d'émission monocristal PIN-PMN-PT est réduite de plus de 1/3, le niveau de réponse de tension de transmission est de 2 ~ 10 dB plus élevé, la bande passante d'impédance est environ deux fois plus élevée et le -3 dB La bande passante est environ deux fois plus élevée. Fois; La sensibilité à la réception est de 3 à 5 dB plus élevée. L'hydrophone vectoriel monocristalle a un faible mouvement de mouvement et la sensibilité est 4 ~ 6 dB plus élevée que l'hydrophone vectoriel piézoélectrique de la même taille.
5. Hydrophone de vecteur d'installation fixe
En utilisant la colonne centrale comme base fixe, le mode de travail de cisaillement en céramique, la bande de fréquence de travail est de 100 à 5000 Hz, l'installation est simple, les performances sont stables et peuvent remplacer la plupart des hydrophones vectoriels installés sur diverses plates-formes.
Le réflecteur en forme de cône est utilisé pour refléter les ondes sonores rayonnées circonférentielles du transducteur toroïdal à la surface finale pour fonctionner, et un rayonnement acoustique relativement stable du faisceau peut être réalisé sur la surface finale.

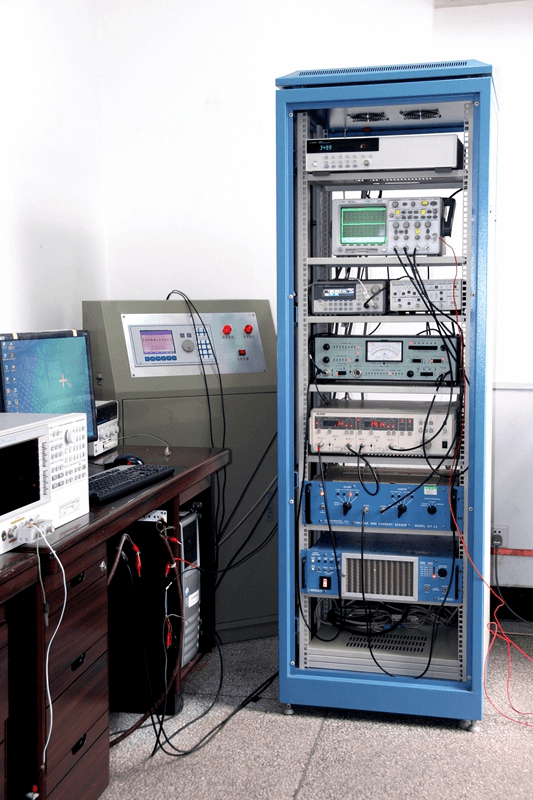

Test de mesure acoustique sous-marine:

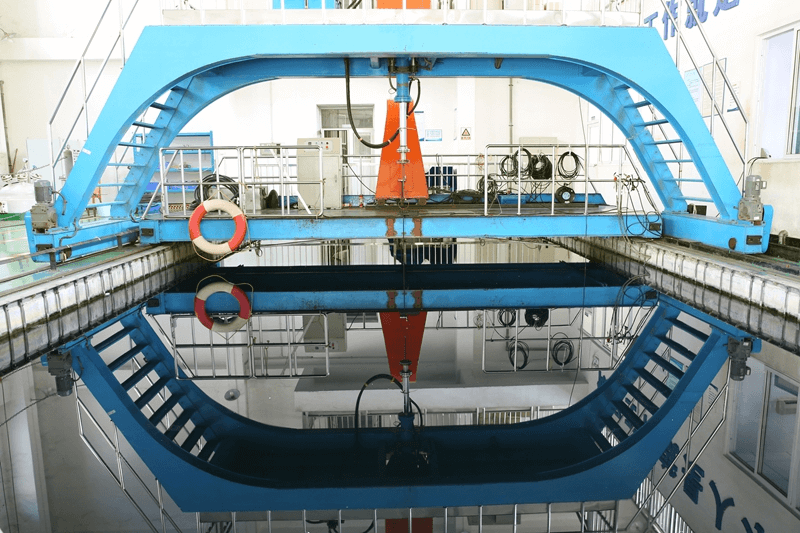

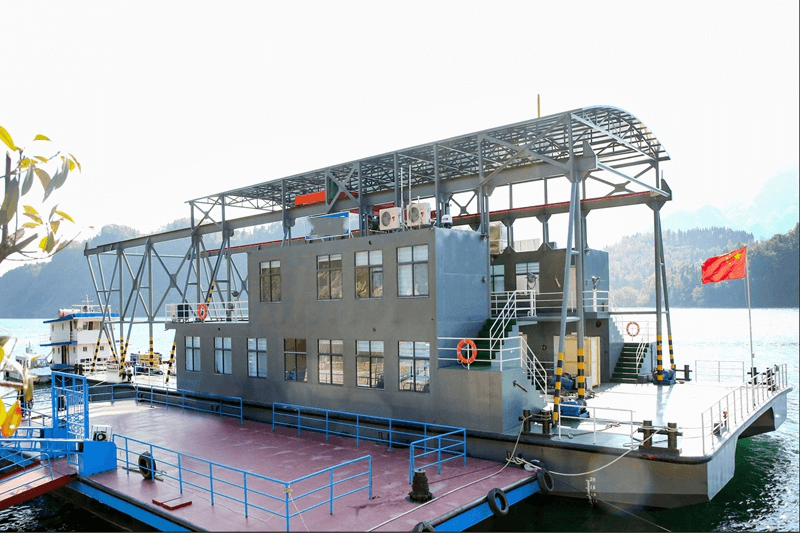

La mesure acoustique sous-marine contient 5 ensembles de dispositifs de test, y compris le système de mesure acoustique automatique, le dispositif d'étalonnage à basse fréquence hydrophone, le système de mesure de la sensibilité à l'accélération d'hydrophone, le système de test de la station de test, qui sont équipés de divers transdartes . Les paramètres pertinents de l'élément sonore et de la matrice acoustique, ainsi que les performances de réflexion et de transmission sonore des matériaux et composants acoustiques sous-marins, testant les normes GB / T 7965-2002, GB / T16165-1996, GB / T7967-2002, GJB275 -1987, GB / T14369-2011, Q / 715 J 66-2011, etc. La plage de fréquence de mesure est de 20 Hz à 500 kHz. La station de test peut mesurer les performances acoustiques sous-marines de grands transducteurs et des réseaux acoustiques.
