YH-T235
Piezohannas
YH-T235
23,5 kHz transducteur acoustique sous-marine cylindrique pour les communications sous-marines

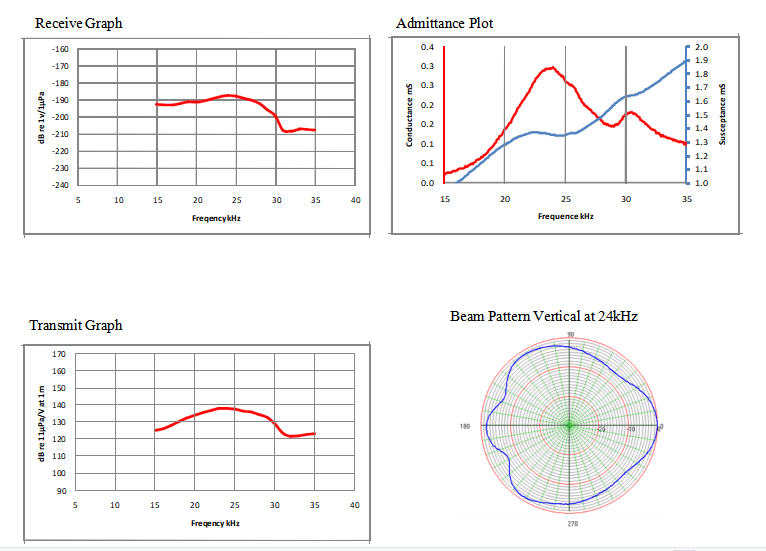

Paramètres techniques:
paramètres techniques | |
| Modèle | YH-T235 |
Fréquence de résonance | 24 kHz |
Fréquence de travail | 15 kHz-35khz |
Directivité horizontale | omnidirectionnel ± 2DB |
directivité verticale | Hémisphère taper |
Impédance au point de résonance | 3400Ω |
Entrée électrique maximale | CONDITION IMPULTE 400W |
Profondeur de travail | 2000m |
Matériel | alliage d'aluminium PVC |
Modèle de câble | Dia.5 mm, gaine en polyuréthane |
Longueur de câble | 3 mètres standard, des longueurs supplémentaires doivent être commandées séparément |
température de stockage | -40 - +80 ºC |
température de fonctionnement | -5 - +70 ºC |
Application:
Recherche sur l'acoustique sous-marine
Étalonnage du champ acoustique
Applications militaires et scientifiques
Types de transducteur acoustique sous-marin
Catégories et caractéristiques principales du produit:
1 transducteur hémisphérique en eau profonde *
- Fréquence de resonnance FR (kHz): 12 à 40
- Plage de fréquences de travail (kHz): 7 à 50
- Réponse de tension de transmission @fr (db): 137 à 133
- Recevoir Sensivité @FR (DB): -176 à -195
- Niveau de source sonore @FR (DB): 195 à 185
Peut fonctionner jusqu'à 6000 m sous l'eau.
Peut être utilisé pour la communication acoustique de canal vertical, transpondeur de libération acoustique,
Système de positionnement USBL.
2 transducteur cylindrique à large bande *
- Fréquence de resonnance FR (kHz): 10 à 75
- Plage de fréquences de travail (kHz): 6 à 100
- Impedance @fr (ohms): 800 à 1300
- Capacité (NF): 105 à 10
- Angle de faisceau @fr (-3db, degrés): 50 à 25
- Réponse de tension de transmission @FR (DB): 140 T0 143
Peut fonctionner jusqu'à 300 m sous l'eau.
Peut être utilisé pour l'étalonnage acoustique, la communication acoustique longue distance, acoustique sous-marine
simulateur, hydrophone.
3 transducteurs à large bande Topilz *
- Fréquence de resonnance FR (kHz): 4 à 60
- Plage de fréquences de travail (kHz): 3 à 75
- Angle de faisceau @fr (-3db, degrés): 90 à 60
- Niveau de source sonore @FR (DB): 195
Peut fonctionner jusqu'à 6000 m sous l'eau.
Peut être utilisé pour la communication acoustique du canal vertical, l'échosoncteur de faisceau unique, le sonar actif, ...
4 1-3 Transducteur de couronne sphérique à large bande composite *
- Fréquence de resonnance FR (KHZ): 150 à 600
- Plage de fréquences de travail (kHz): 100 à 800
- Angle de faisceau sphérique @FR (degrés): 40
- Radius de courbure (mm): 120
- Transmission du niveau de source @fr (db):> = 200/205
Peut être utilisé pour la source sonore standard directionnelle à haute fréquence, le système de communication,
Sonar en 3 dimensions, ...
5 1-3 Transducteur de couronne cylindrique à large bande composite *
- Fréquence de resonnance FR (KHZ): 150 à 600
- Plage de fréquences de travail (kHz): 100 à 800
- Angle de faisceau vertical @fr (degrés): 20
- Transmission du niveau de source @fr (db):> = 195
Peut être utilisé pour la source sonore standard directionnelle à haute fréquence, le multibam, l'échosoncteur,
système de communication.
6 1-3 Transducteur de piston haut débit à haute fréquence composite *
- Fréquence de resonnance FR (KHZ): 150 à 1200
- Plage de fréquences de travail (kHz): 45 à 360
- Impedance @fr (khz): 120 à 35
- Capacité (PF): 10000 à 2500
- Angle de faisceau @fr (degrés. - 3db): 5 à 2.7
- Recevoir la sensibilité (db, réf. 1 volt / micropa): - 176 à -195
- Réponse de tension de transmission (DB, réf. 1 Micropa / Volt): 179 à 189
Utilisé pour ADCP / DVL, sondo-sonde à faisceau unique, sonar acoustique paramétrique,
Système de communication à haute fréquence directionnel, ...
7 BD Série BD Disque à basse fréquence Transducteur *
- Fréquence de resonnance FR (kHz): 0,5 à 6
- Plage de fréquences de travail (kHz): 0,4 à 12
- Réponse de tension de transmission @fr (db): 130 à 146
- Niveau de source sonore @FR (DB): 196 à 180
Peut être utilisé pour la source sonore basse fréquence, le système de communication longue distance,
réception passive à basse fréquence, ...
8 SP Transducteur sphérique de série *
- Fréquence de resonnance FR (kHz): 15 à 60
- Plage de fréquences de travail (kHz): 8 à 100
- Réponse de tension de transmission @fr (db):> = 145
- Niveau de source sonore @FR (DB): 192
Utilisé comme source sonore à large bande, hydrophones.
2 Calibration des hydrophones vectoriels dans les eaux profondes, la profondeur de travail maximale peut atteindre 3000 m, qui peut être utilisée pour les éléments de réseau linéaire remplis d'huile
3 et 3 La réponse en émission la plus élevée du transducteur acoustique sphérique empilé peut atteindre 156 dB, et le niveau de source sonore le plus élevé peut atteindre 202 dB, ce qui est plus de 6 dB plus élevé que les transducteurs sphériques ordinaires de la même taille.
4 Transducteur d'hydrophone vecteur monocristal
Par rapport aux transducteurs en céramique piézoélectrique, la taille du transducteur d'émission monocristal PIN-PMN-PT est réduite de plus de 1/3, le niveau de réponse de tension de transmission est de 2 ~ 10 dB plus élevé, la bande passante d'impédance est environ deux fois plus élevée et le -3 dB La bande passante est environ deux fois plus élevée. Fois; La sensibilité à la réception est de 3 à 5 dB plus élevée. L'hydrophone vectoriel monocristalle a un faible mouvement de mouvement et la sensibilité est 4 ~ 6 dB plus élevée que l'hydrophone vectoriel piézoélectrique de la même taille.
5. Hydrophone de vecteur d'installation fixe
En utilisant la colonne centrale comme base fixe, le mode de travail de cisaillement en céramique, la bande de fréquence de travail est de 100 à 5000 Hz, l'installation est simple, les performances sont stables et peuvent remplacer la plupart des hydrophones vectoriels installés sur diverses plates-formes.
Le réflecteur en forme de cône est utilisé pour refléter les ondes sonores rayonnées circonférentielles du transducteur toroïdal à la surface finale pour fonctionner, et un rayonnement acoustique relativement stable du faisceau peut être réalisé sur la surface finale.
