Pha-25-20c-fb
Piezohannas
PHA-25-20C-FB
Transducteur ultrasonique personnalisé pour les chercheurs de gamme à ultrasons
Spécification:
Articles | Paramètres techniques | Image | |
Nom |
| ||
Modèle | Pha-25-20c-fb | ||
La fréquence | 25 kHz ± 5% | ||
Distance de détection | 0.8～20m | ||
LMEDANCE PARALLEMENT | 470Ω ± 20％ | ||
12700pf ± 20％@ 1khz | |||
Sensibilité | charger tension de conduite：600VPP ，Distance: 0,6 m、Écho amplitude: 300 mV | ||
-40～+ 80 ℃ | |||
≤3kilos ou 0,3 MPa | |||
(Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 11 ° ±dix%, Angle pointu: 26 ° ± 10% | |||
Matériel de logement | abdos | ||
usage | Gauge de niveau ultrasonique, anti-collision ultrasonique, télémètre ultrasonique | ||
Vérification du diagramme de la structure des produits ci-dessous | |||
Niveau de protection | IP68 | ||
Lester | 1300g ± 5％ | ||
Instructions de câblage | Interface intégrée (borne 3pin, 2,54 mm): Fil rouge positif, négatif blanc, noir; Interface (3 pin, borne 2,0 mm): blanc et noir pour fil de capteur de température (MF58); | ||

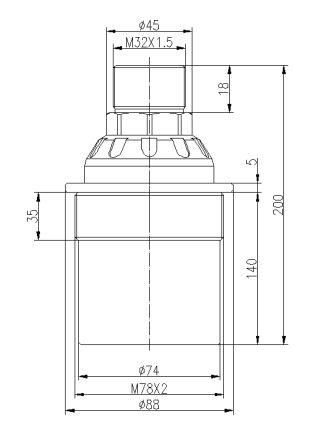

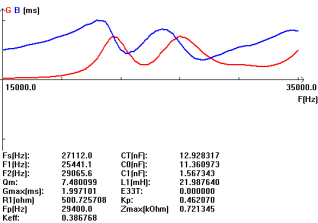

Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Application Finders de la gamme à ultrasons:
Les chercheurs à ultrasons mesurent la distance en émettant une impulsion de son ultrasonique qui se déplace dans l'air jusqu'à ce qu'il atteigne un objet. Lorsque cette impulsion de son frappe un objet, il se reflète sur l'objet et revient au chercheur de gamme à ultrasons. Le chercheur à ultrasons mesure combien de temps il faut la pouls du son pour voyager dans son voyage aller-retour depuis le capteur et le dos. Il envoie ensuite un signal à l'Arduino avec des informations sur le temps qu'il a fallu pour que le sonique Pulse se déplace.
Les chercheurs de gamme à ultrasons sont des petits capteurs amusants qui peuvent mesurer la distance. Vous pouvez les utiliser pour trouver la distance à un objet, ou pour détecter quand quelque chose est proche du capteur comme un détecteur de mouvement. Ils sont idéaux pour les projets impliquant la navigation, l'évitement des objets et la sécurité à domicile. Parce qu'ils utilisent le son pour mesurer la distance, ils fonctionnent aussi bien dans l'obscurité que dans la lumière. qui peut mesurer les distances de 2 cm à 400 cm avec une précision de ± 3 mm.
