PHA-21-30C
Piezohannas

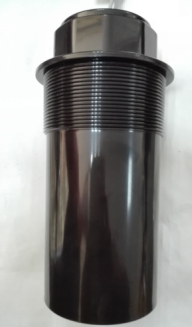

PHA-21-30C
21 kHzTransducteur à ultrasons à longue portée pour la jauge de niveau ultrasonique
Spécification:
Articles | Paramètres techniques | Image | |
Nom | Transducteur à ultrasons |
| |
Modèle | PHA-21-30C | ||
La fréquence | 21 kHz ± 1,5 kHz | ||
Distance de détection | 1.0～30m | ||
Le minimum LMEDANCE parallèle | 530Ω ± 20％ | ||
11000pf ± 20％@ 1khz | |||
Sensibilité | Tension de conduite avec chargement：520vpp，distance:0,6 m， Écho amplitude：400 mV | ||
-40～+ 80 ℃ | |||
≤3Kilos ou0,3 MPA | |||
| (Largeur du faisceau) Angle de puissance demi-@ -3db: 13 ° ± 2， Angle aigu:31 ° ± 4 | ||
Logement Matériel | Il peut être utilisé dans un environnement d'acide ou de base faible（PC） | ||
Usage | Ultrasonique niveau jauge,Surveillance,Imperméable, Sécurité | ||
En bas avec fil:M78 × 2 | |||
Niveau de protection | IP68 | ||
Lester | 1300g ± 5％ | ||
Instructions de câblage | integrattype ed：connecteur（3pins, 2,54 mm Terminal： ：Rouge +，Blanc-，Noir: fil blindé； connecteur（3pDans, 2,0 mm Terminal）：blanc noir:capteur de température（MF58）； | ||

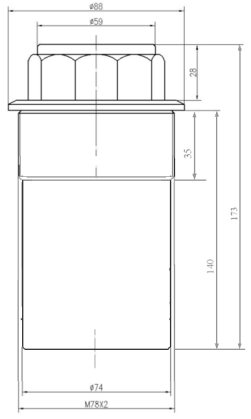

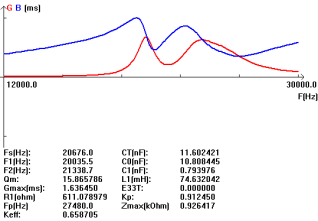

Courbe d'admission | Diagramme de structure de produit | ||
. | | ||

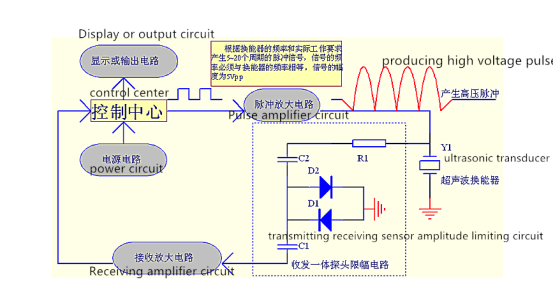

Schéma de blocs de ultrasonstransducteur :
Diagramme schématique du capteur de température:
Intégré taperInstruction du câble: :
1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger
2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)
Le rouge et le noir sont le câblage du capteur de température
Application de jauge de niveau ultrasonique:
La ultrasonique niveau mètre est utilisé à en continu moniteur niveau canaux dans la la taille de liquide médias, boue ou suspension dans tous les deux ouvert et fermé réservoirs et canaux. La jauge génère la hauteur de niveau informations dans la formulaire de a signal courant 4 à 20mA. La plus bas et plus haut limites de la la mesure intervalle boîte être Positionner par potentiomètres dans la électronique unité de la jauge.
