PHA-200-01EA
Piezohannas
PHA-200-01EA

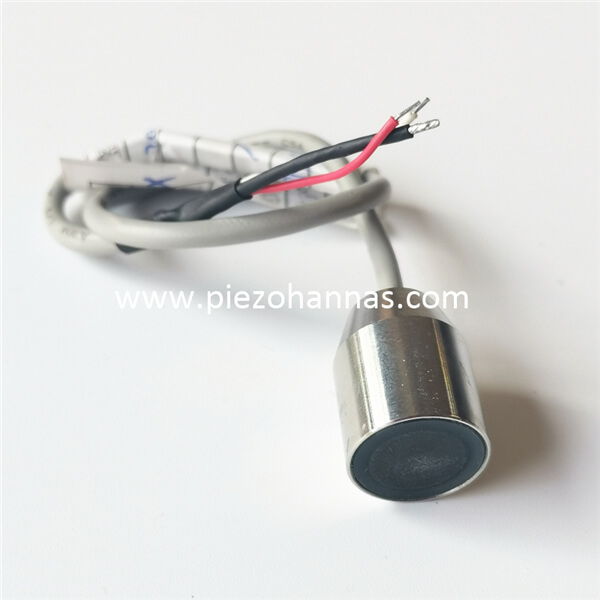

Transducteur à ultrasons en acier inoxydable de 200 kHz pour la mesure de niveau
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | 200 kHz transducteur à ultrasons |
| |
Modèle | PHA-200-01EA | ||
La fréquence | 200 kHz ± 5% | ||
Distance de détection | 0.10～1,5 m | ||
Le minimum LMEDANCE parallèle | 600Ω ± 20％ | ||
800pf ± 20％@ 1khz | |||
Sensibilité | Tension de conduite：750vpp，Distance:0,3 m， Écho amplitude：20 mV | ||
-40～+ 80 ℃ | |||
≤3Kilos ou 0,3 MPA | |||
| (Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db: 8 ° ± 2， Angle aigu: 19 ° ± 4 | ||
Logement Matériel | acier inoxydable | ||
Usage | Ultrasonique niveau jauge,Surveillance,Imperméable, Sécurité | ||
IP68 | |||
Niveau de protection | 10g ± 5％ （ Longueur: 20 cm） | ||
Lester | Type intégré: connecteur：Red + ， blanc- ， noir: fil blindé ；
| ||

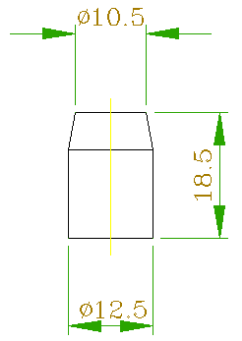

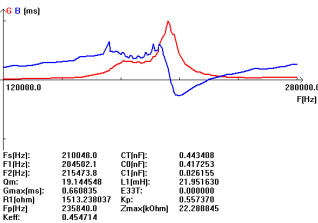

Courbe d'admission | Diagramme de structure de produit | ||
| | ||
Schéma de circuit d'essai de Transducteur:
Application de mesure de distance à ultrasons:
Comme son nom l'indique, les capteurs à ultrasons mesurent la distance en utilisant des ondes ultrasoniques. La tête du capteur émet une onde ultrasonique et reçoit l'onde réfléchie de la cible. Les capteurs à ultrasons mesurent la distance à la cible en mesurant le temps entre l'émission et la réception. Un capteur optique a un émetteur et un récepteur, tandis qu'un capteur à ultrasons utilise un seul élément ultrasonique pour l'émission et la réception. Dans un capteur à ultrasons de modèle réfléchissant, un seul oscillateur émet et reçoit des ondes ultrasoniques alternativement. Cela permet la miniaturisation de la tête du capteur.
Transducteur à ultrasons en acier inoxydable de 200 kHz pour la mesure de niveau
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | 200 kHz transducteur à ultrasons |
| |
Modèle | PHA-200-01EA | ||
La fréquence | 200 kHz ± 5% | ||
Distance de détection | 0.10～1,5 m | ||
Le minimum LMEDANCE parallèle | 600Ω ± 20％ | ||
800pf ± 20％@ 1khz | |||
Sensibilité | Tension de conduite：750vpp，Distance:0,3 m， Écho amplitude：20 mV | ||
-40～+ 80 ℃ | |||
≤3Kilos ou 0,3 MPA | |||
| (Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db: 8 ° ± 2， Angle aigu: 19 ° ± 4 | ||
Logement Matériel | acier inoxydable | ||
Usage | Ultrasonique niveau jauge,Surveillance,Imperméable, Sécurité | ||
IP68 | |||
Niveau de protection | 10g ± 5％ （ Longueur: 20 cm） | ||
Lester | Type intégré: connecteur：Red + ， blanc- ， noir: fil blindé ；
| ||
Courbe d'admission | Diagramme de structure de produit | ||
| | ||
Schéma de circuit d'essai de Transducteur:
Application de mesure de distance à ultrasons:
Comme son nom l'indique, les capteurs à ultrasons mesurent la distance en utilisant des ondes ultrasoniques. La tête du capteur émet une onde ultrasonique et reçoit l'onde réfléchie de la cible. Les capteurs à ultrasons mesurent la distance à la cible en mesurant le temps entre l'émission et la réception. Un capteur optique a un émetteur et un récepteur, tandis qu'un capteur à ultrasons utilise un seul élément ultrasonique pour l'émission et la réception. Dans un capteur à ultrasons de modèle réfléchissant, un seul oscillateur émet et reçoit des ondes ultrasoniques alternativement. Cela permet la miniaturisation de la tête du capteur.
