PHA-45-05T
Piezohannas
PHA-45-05T
Transducteur à ultrasons 45 kHz pour les compteurs de niveau ultrasonores
Paramètres techniques:
Articles | Paramètres techniques | Image | |
Nom | Transducteur à ultrasons |
| |
Modèle | PHA-45-05T | ||
La fréquence | 45 kHz ± 1,5 kHz | ||
Distance de détection | 0.3～5m | ||
Le minimum LMEDANCE parallèle | Ω ± 20％ | ||
pf ± 20％@ 1khz | |||
Sensibilité | |||
-40～+ 80 ℃ | |||
≤3kilos ou 0,3 MPA | |||
| (Largeur de faisceau) Angle de demi-puissance@ -3db: 21 ° ± 2， Angle tranchant: 47 ° ± 4 | ||
Logement Matériel | Un environnement de base faible à l'acide faible peut être utilisé （Pom） | ||
Usage | Ultrasonique niveau jauge,Surveillance,Imperméable, Sécurité | ||
Le fil de levage：M27 * 2 | |||
Niveau de protection | IP68 | ||
Lester | 80g ± 5％ | ||
Instructions de câblage | Interface intégrée: rouge: transducteur +, jaune: transducteur -, noir: fil blindé, (le capteur de température est facultatif) | ||

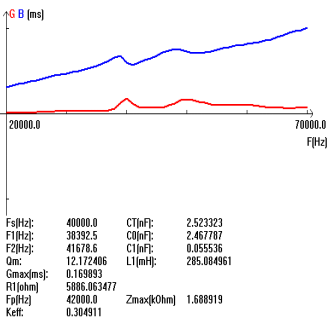

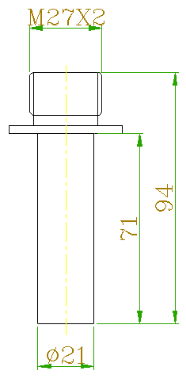

Courbe d'admission | Diagramme de structure de produit | ||
| | ||
Schéma de circuit d'essai de Transducteur:
SchDiagramme ématique du capteur de température:
Intégré Type Instruction du câble:
1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger
2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)
Le rouge et le noir sont le câblage du capteur de température
Ultrasonique niveau Application des compteurs:
La ultrasonique niveau mètre est utilisé à en continu moniteur niveau canaux dans la la taille de liquide médias, boue ou suspension dans tous les deux ouvert et fermé réservoirs et canaux. La jauge génère la hauteur de niveau informations dans la formulaire de a signal courant 4 à 20mA. La plus bas et plus haut limites de la la mesure intervalle boîte être Positionner par potentiomètres dans la électronique unité de la jauge.
Application imgae:
