Pha-100-wo
Piezohannas
PHA-100-WO
Transducteur à ultrasons à 100 kHz pour les flux ultrasoniques
Spécification:
Articles | Paramètres techniques | Image | |
Nom | 100 kHz transducteur à ultrasons |
| |
Modèle | PHA-100-wo | ||
La fréquence | 100 kHz ± 5% | ||
Distance de détection | 0.15～2m | ||
Le minimum LMEDANCE parallèle | 320Ω ± 20％ | ||
760pf ± 20％@ 1khz | |||
Sensibilité | Avec tension de conduite en charge：750vpp，Distance：0,3 m， Écho amplitude：180 MV | ||
-40～+ 80 ℃ | |||
≤3kilos ou 0,3 MPa | |||
| (Largeur de faisceau) Largeur du faisceau de demi-puissance @ -3db: 7,2 ° ± 1， Angle tranchant: 7,0 ° ± 2 | ||
Logement Matériel | PVDF | ||
Usage | Mesure de la distance | ||
IP68 | |||
Niveau de protection | 46g ± 5％ （Longueur：10 cm） | ||
Instruction de câblage | Interface：Rouge:transducteur+，Blanc:transducteur-, Noir: fil blindé， （Le capteur de température est facultatif） | ||
Courbe d'admission | Diagramme de structure de produit | ||
|
| ||

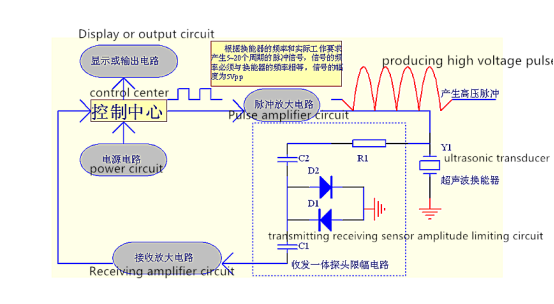

Schéma de blocs de ultrasons transducteur :

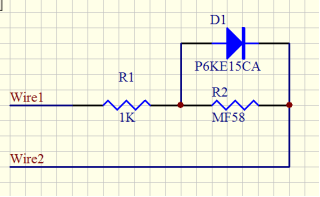

Diagramme schématique du capteur de température:
Intégré Type Instruction du câble:
1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)
Rouge: transducteur +
Blanc: transducteur -
Noir: protéger
2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)
Le rouge et le noir sont le câblage du capteur de température
Application des débitmètres à eau ultrasonores:
Les débitmètres d'eau à ultrasons mesurent la vitesse du fluide traversant le tuyau à l'aide de l'échographie pour mesurer l'écoulement volumétrique. Dans un flux de liquide ultrasonique en temps de transit, un signal à ultrasons est transmis dans le sens du fluide fluide en aval, puis un autre signal est transmis contre le fluide fluide en amont. Dans sa forme la plus élémentaire, le temps pour que le sonore pouls se déplace en aval est comparé au temps pour que le pouls se déplace en amont. En utilisant ce temps différentiel, la vitesse du fluide suivant est calculée. Ensuite, le compteur calcule le débit volumétrique dans le tuyau en utilisant cette vitesse de fluide. De plus, la mesure de l'énergie de la BTU peut être dérivée du débit volumétrique et de la différence de température entre les jambes chaudes et froides. Les compteurs à ultrasons à serrage peuvent mesurer l'eau de l'extérieur du tuyau en tirant des impulsions de sons à travers les parois du tuyau, ayant ainsi la flexibilité d'application et les rendant adaptées aux mesures d'écoulement de l'eau dans les grands tuyaux.
