Dyyx-ww
Piezohannas
DYYX-WW
Compteur de niveau ultrasonique sans contact pour le niveau liquide
Le compteur de niveau ultrasonique (niveau de matériau de mesure, niveau liquide) est un non-contact, une fiabilité élevée, rentable, facile à installer et à maintenir l'instrument de mesure de niveau. Le non-contact peut-il mesurer la hauteur des liquides, fournir des données de niveau en temps réel pour les opérations d'automatisation industrielle. Il peut répondre à la plupart des exigences de mesure de niveau sans contacter le milieu. Il s'agit d'une nouvelle génération de compteur à ultrasons que notre entreprise. Cet instrument contient un certain nombre de technologies brevetées, qui sont sûres, propres, stables et fiables et faciles à installer et à entretenir. Il convient aux environnements avec une protection d'acide, d'alcali, de sel et de corrosion. Il est utilisé dans l'ingénierie pétrochimique, municipale, le conservation de l'eau et l'hydrologie, la protection de l'environnement, les aliments, etc. l'industrie, la mesure de la hauteur de l'eau ou d'autres liquides.
Indicateurs techniques principaux:
Remarques: Cette série de sonde à ultrasons peut également être personnalisée conformément à la demande du client et les sondes personnalisées sont des sondes avec des exigences de spécification spéciales, telles que la résistance à la haute pression, la résistance à une température élevée, un petit diamètre et une petite zone aveugle.
Interface et instructions de fonctionnement: \".
(2) Sélectionner le mode de mesure:
Les modes de mesure sont divisés en mode de mesure à distance et matériau
Mode de mesure de niveau. Et la valeur par défaut d'usine est le niveau de matériau
la mesure.
(3) Valeur de hauteur de sonde d'entrée à \"Référence zéro point \" (la hauteur de la sonde est la
Distance de la surface émettant de la sonde au bas du réservoir ou au fond de la piscine).

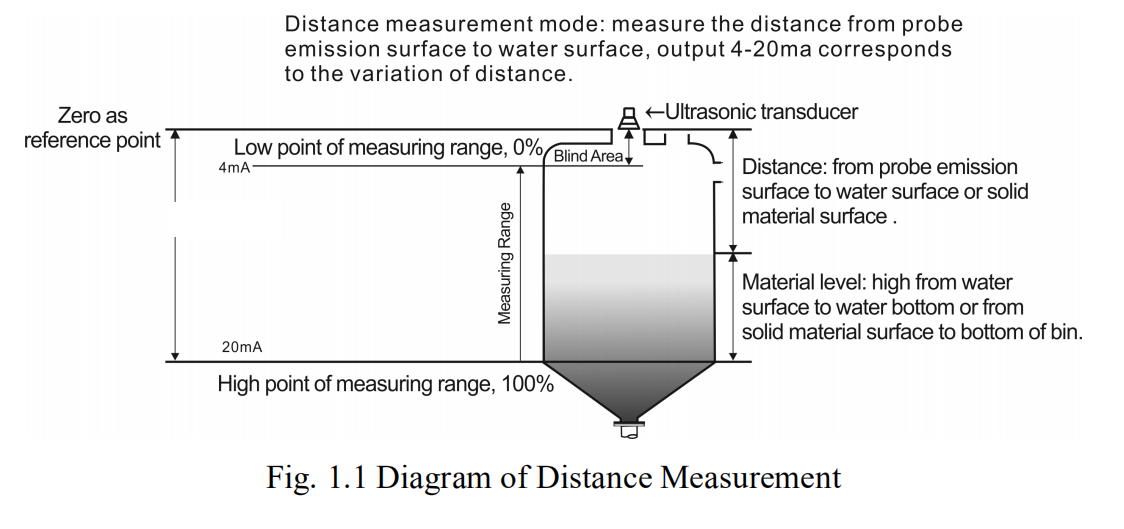

① Sous mode de mesure de distance, le réglage du point zéro de référence est
dénué de sens et les positions de la plage de mesure maximale et
Le minimum de plage de mesure est comme le montre la figure 1.1.

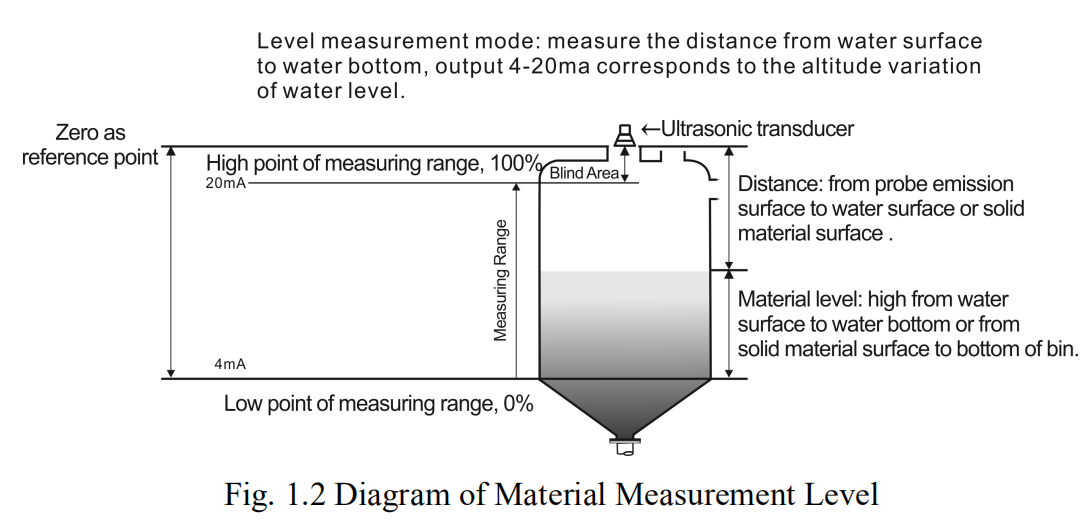

② Sous mode de mesure du niveau du matériau, les positions de référence zéro
Le point, le maximum de plage de mesure et le minimum de plage de mesure sont
comme le montre la figure 1.2.
Paramètres qui doivent être connus avant de sélection:
1> Le type de milieu à mesurer (liquide ou solide, nom spécifique: eau propre, eaux usées, boue, essence, diesel, toluène, dioxyde de soufre, etc.) s'il est liquide: s'il y a de la vapeur, de la brume, de la mousse, vagues, en remuant, des objets flottants sur la surface liquide; S'il est solide: s'il y a de la poussière.
2> le plus bas et température la plus élevée du milieu; Pression la plus basse à la plus élevée du milieu.
3> La corrosivité du médium. S'il est placé dans un réservoir, vous devez connaître le matériau du réservoir et s'il y a une doublure anticorrosive.
4> Avez-vous besoin d'une épreuve d'explosion et d'une anti-corrosion taper?
5> De combien de temps avez-vous besoin plage de mesure ? Et quelle est la zone aveugle requise.
6> Environnement de travail: comme une piscine ouverte, une piscine avec couverture, un réservoir horizontal, un réservoir debout, un réservoir sphérique, que le réservoir soit à la pression atmosphérique, etc.
7> Tension de travail: 24 VDC ou 220VAC
8> Signal de sortie: 4 ～ 20mA Current 485 Sortie de relais de sortie de communication
9> Formulaire d'équipement: divisé ou intégré

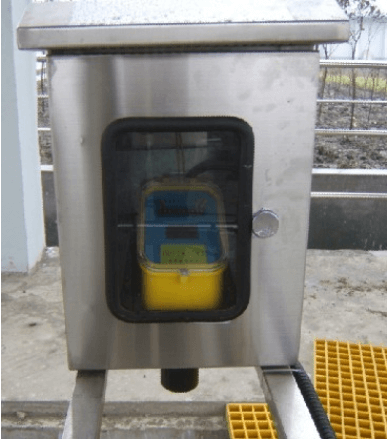

Image d'application:
