UM6000-30GM-AU-V1
Piezohannas
UM6000-30GM-AU-V1
Arduino Capteurs ultrasoniques Module Ultrasonic Distance Mesury Capteur
Applications:
Montage de surface, une plage allant jusqu'à 6 m permet une détection fiable à longue portée.
Convient à la distance, au niveau du liquide, à la mesure du niveau, à la perception, au champ anti-collision, un niveau de protection élevé peut être utilisé à l'extérieur.
Paramètres:
Capteur à ultrasons | Données techniques |
Spécifications générales | |
Distance de détection | 300… 6000 mm |
Gamme de réglage | 300… 6000 mm |
Zone inutilisable | 0… 300 mm |
Plaque cible standard | 100 mm × 100 mm |
Fréquence du transducteur sur | 65 kHz |
Retard de réponse sur | 125 ms |
Indicateurs / moyens de fonctionnement | |
Jaune LED | solide: objet dans la plage d'évaluation |
Led rouge | clignotement: fonction du programme |
Spécifications électriques | |
Tension de fonctionnement uB | 10… 30vdc Ripple10% ss |
Courant de l'offre sans charge | ≤ 30mA |
Production | |
Le type de sortie | 1 sortie analogique 0 --- 10v |
Résolution | |
Déviation de la caractéristique | ± 1% de la valeur à grande échelle |
Répéter la précision | ± 0,1% de la valeur à grande échelle |
Impédance de chargement | > 1k ohm |
Courant de commutation maximum | |
Influence de la température | ± 1,5% de la valeur à grande échelle |
Conditions ambiantes | |
Température ambiante | -25… 70 ℃ |
Température de stockage | -40… 85 ℃ |
Spécifications mécaniques | |
Note de protection | IP67 |

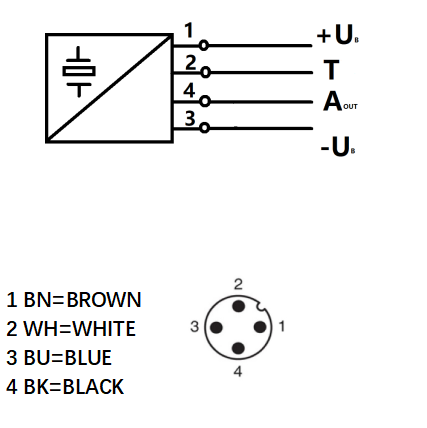

Lien | Connecteur M12,4-pin |
Matériel | |
Logement | Nickelé en laiton |
Transducteur | Resine époxy / sphère de verre creuse |
Lester | 360G |
Conformité aux normes et directives | |
Conformité standard | EN 60947-5-2: 2007 |
Dimension:
Ajustement thE évaluationn limites
Le capteur à ultrasons dispose d'une sortie analogique avec deux limites d'évaluation enseignables. Ceux-ci sont définis en appliquant l'offre
tension -uB ou + uB à la contribution de l'enseignement. La tension d'alimentation doit être appliquée à l'entrée de l'enseignement pendant au moins 1 s. LEDS
Indiquez si le capteur a reconnu la cible pendant la procédure d'enseignement. La limite d'évaluation inférieure A1 est enseignée
avec uB, A2 avec + uB.

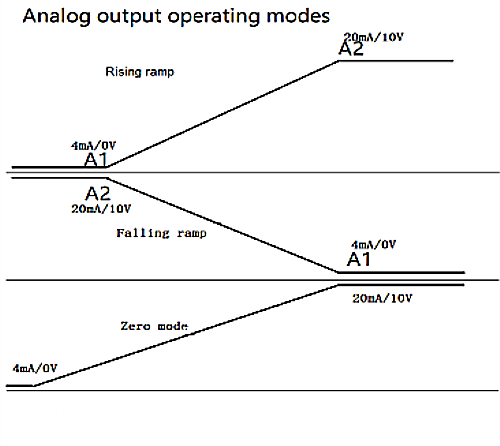

Deux fonctions de sortie différentes peuvent être définies:
1. La valeur analogique augmente avec l'augmentation de la distance à l'objet (rampe croissante)
2. La valeur analogique tombe avec une distance croissante à l'objet (rampe tombant)
Les limites d'évaluation ne peuvent être spécifiées que dans les 5 premières minutes suivant
Allumer. Pour modifier les limites d'évaluation plus tard,
L'utilisateur ne peut spécifier les valeurs souhaitées qu'après une nouvelle puissance.
Teach-in Rising Ramp (A2> A1)
- Position objet à la limite d'évaluation inférieure
- enseigner la limite inférieure A1 avec - uB
- Position objet à la limite d'évaluation supérieure
- Enseigner la limite supérieure A2 avec + uB
Teach-In Falling Ramp (A1> A2):
- Position objet à la limite d'évaluation inférieure
- Enseigner la limite inférieure A2 avec + uB
- Position objet à la limite d'évaluation supérieure
- Enseigner la limite supérieure A1 avec - uB
Paramètres par défaut
A1: zone inutilisable
A2: plage de détection nominale
Mode de fonctionnement: rampe croissante
Affichages LED
Affiche en fonction du mode de fonctionnement | LED rouge | LED jaune |
Limite d'évaluation de l'enseignement Objet détecté Aucun objet détecté Objet incertain (enseignement invalide) |
à l'arrêt flash sur |
flash à l'arrêt à l'arrêt |
Mode normal (plage d'évaluation) | à l'arrêt | sur |
Défaut | sur | État précédent |
Remarquer:
1. Fondamentalement, il existe deux versions de zone aveugle ordinaire et de petite zone aveugle pour chaque type, et vous pouvez nous contacter si vous avez besoin de plages et de zones aveugles différentes;
2. Chaque type a essentiellement une sortie analogique: 0-5v, 0-10v, 0-20mA, 4--20mA;
Sortie numérique: RS232 / 485, UART TTL et I2C et autres modes de sortie, ils sont facultatifs;
3. La plupart des types ont une série de haute tension (10 --- 30 V) et des séries basse tension (3,6 --- 5 V).
