Formule de calcul du transducteur ultrasonique K Valeur

La formule de calcul de la valeur k du transducteur ultrasonique incliné est la suivante:
La valeur k du inclinécapteur de transducteur à ultrasonsfait référence à la valeur tangente de l'angle de réfraction. La formule de calcul mathématique de la valeur k de la sonde inclinée est:
K = tanβ = l (valeur de position horizontale du défaut) / h (valeur de profondeur de défaut)
La valeur k du inclinétransducteur de compteur de chaleurse réfère en fait au rapport de la position horizontale du défaut à la profondeur du défaut.

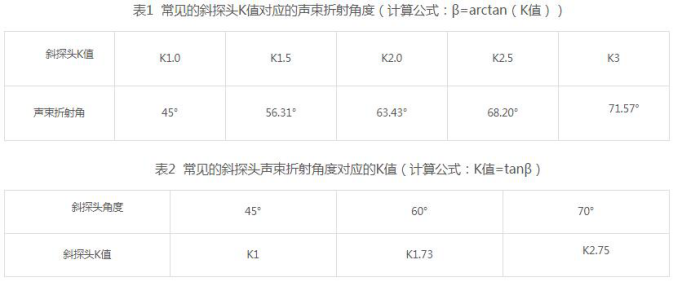

L'angle correspondant à la valeur k d'un transducteur oblique commun.

Comment choisir K Valeur du transducteur oblique ultrasonique

La valeur k de la sonde inclinée doit être sélectionnée en fonction du matériau, du type de défaut, du processus d'inspection et d'autres facteurs de la pièce à inspecter. Les points suivants sont l'expérience de sélection de la valeur k.

(1) Sélectionnez une grande valeur K pour la paroi mince, (2) Sélectionnez une petite valeur K pour la paroi épaisse, (3) Sélectionnez une petite valeur K pour plusieurs ondes, (4) défaut vertical du faisceau acoustique, (5) Sélectionnez une petite valeur K pour Matériau en cristal grossier, (6) pour les matériaux avec un grand coefficient d'atténuation, sélectionnez une petite valeur k.

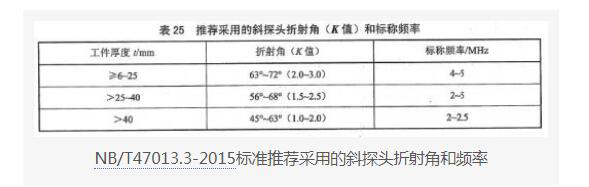

Dans les tests réels, pour formuler le processus de test (guide d'opération), la meilleure valeur k de l'inclinetransducteur à ultrasons en acier inoxydabledoit être sélectionné conformément aux exigences des normes de test correspondantes (comme indiqué dans le tableau ci-dessous) et la situation de test réelle.
