Les appareils électroménagers intelligents sont des produits d'appareils domestiques formés en introduisant des microprocesseurs, des technologies de capteurs à ultrasons et des technologies de communication réseau dans les appareils électroménagers. L'intelligence des appareils électroménagers devrait répondre automatiquement en fonction de l'environnement environnant sans intervention humaine. Cela implique inévitablement la participation des capteurs. Cet article compare plusieurs mesures de distance du transducteur à distance à ultrasons. tels que le tube infrarouge, le capteur de proximité, le capteur de temps de vol 1D et le capteur de distance de triangle, et introduit spécifiquement le principe du capteur de temps de vol direct 1D et l'application de la télévision intelligente comme exemple.
Le développement de maisons intelligentes est déjà imparable et les appareils de maison intelligents pour la plus grande proportion dans les maisons intelligentes. Les appareils électroménagers intelligents sont des produits d'appareils domestiques formés en introduisant des microprocesseurs, des technologies de capteurs et des technologies de communication réseau dans les appareils électroménagers. Ils ont la possibilité de donner automatiquement du sens à l'état des appareils électroménagers et à l'état du service des appareils domestiques. Par exemple, nous pouvons diriger le travail des appareils électroménagers tels que des robots et des téléviseurs balayants via des téléphones intelligents et des haut-parleurs intelligents.
L'intelligence des appareils électroménagers doit répondre automatiquement en fonction de l'environnement environnant sans intervention humaine. Une telle perception automatique de l'environnement impliquera inévitablement la participation de capteurs à ultrasons. Les capteurs à ultrasons 1D Time of Flight introduits au cours des deux dernières années ont lentement été reconnus et appliqués par les principaux fabricants de maisons intelligentes.
Comparaison et application de plusieurs schémas variant Les solutions de variété couramment utilisées sur le marché comprennent principalement le tube infrarouge, le capteur de proximité, le capteur de temps 1D et le capteur de distance triangulaire. Les principes, avantages et inconvénients sont les suivants:
Tableau 1: Comparaison des solutions de variation infrarouge Les capteurs de tube infrarouge et de proximité infrarouge sont plus adaptés aux solutions de mesure à distance dans les maisons intelligentes, telles que des camarades automatiques et des sièges de toilette automatiques, des robinets automatiques et d'autres scénarios d'application, car cette scène ne nécessite pas de haute précision, mais des robinets sanitaires et automatiques de haute qualité et de haute qualité et automatiques Passent également à la solution de capteur ultrasonique à temps 1D.
Les transducteurs ultrasoniques 1D Time of Fight sont plus utilisés pour la reconnaissance d'obstacles et la détection d'escalier des robots de balayage, la détection de proximité des téléviseurs intelligents, l'éclairage de proximité des lumières intelligentes, la protection oculaire des projecteurs et les fonctions de mise au point automatique, les écluses de porte intelligentes 3D et autres et autres Applications Scenes.Next, nous présenterons le principe du capteur ultrasonore de temps de temps direct 1D et l'application de Smart TV comme exemple.
Le principe de travail et les avantages du capteur ultrasonique de temps de temps direct 1D Prenez le nouveau TMF8801 qui peut détecter la distance de 2 cm ~ 2,5 m à titre d'exemple. La structure interne est la suivante:

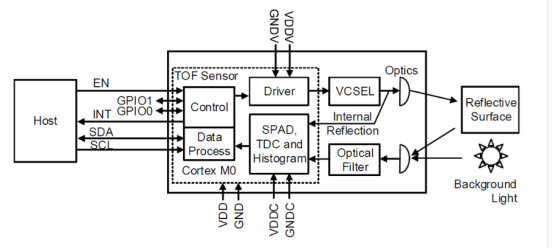

Figure 1: Diagramme de structure interne TMF8801 L'émetteur laser IR (en utilisant VCSEL) émet des photons à travers les composants optiques, et en même temps envoie un signal de démarrage au convertisseur de temps à numérique (TDC), les photons seront réfléchis lorsqu'ils rencontrent des obstacles et sont reçus par la diode d'avalanche à photon unique à l'extrémité de réception de TMF8801 (SPAD) a reçu, et a provoqué Spad à l'avalanche, donnant ainsi à TDC un signal d'arrêt. TDC calcule l'heure entre les signaux de départ et d'arrêt pour connaître l'heure du vol du photon vers et depuis. Si la vitesse de la lumière est connue, la distance entre l'objet et le transducteur de capteur de vent à ultrasons peut être calculée. La distance est une mesure de vol en temps réel.
Figure 2: Le principe du calcul de la distance Avantages du capteur de temps de vol TMF8801:
Sortie d'histogramme Le TMF8801 peut sortir directement les données d'histogramme. L'histogramme est une représentation graphique précise de la distribution des données. Il est traité en collectant en continu la lumière infrarouge reflétée par l'objet et en reflétant la distribution des données TDC, ce qui facilite le calcul précis de l'algorithme de distance.
