Transducteur à ultrasons 200KHz pour la mesure du débit de gaz

Transducteur à ultrasons pour le flux de gaz à ultrasons

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
PHA-200-01G
Marque de produit:
Piezohannas
code produit:
PHA-200-01G

Description du produit

Transducteur ultrasonique de 200 kHz pour la mesure du débit de gaz

Articles	Paramètres techniques		Image
Nom	200 kHz ultrasonique transducteur
Modèle	PHA-200-01G
La fréquence	200 kHz ±5%
Distance de détection	0.10～1,5 m
Le minimum LMEDANCE parallèle	900Ω ± 20％
Capacitance	600pf ± 20％@ 1khz
Sensibilité
en fonctionnement Tension	De pointe Tension＜1000 VPP
en fonctionnement Température	-40～+ 80 ℃
Pression	≤3Kilos ou 0,3 MPA
Angle	(Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db: 6 ° ± 2， Angle aigu:16 ° ± 4
Logement Matériel	acier inoxydable
Usage	Débit de gaz ultrasonique
Installation Dimension	fil de discussion：M18 * 1.5
Niveau de protection	IP68
Lester
Instructions de câblage	integrattype ed：connecteur：Rouge +，Blanc-，Noir: fil blindé； Le capteur de température est facultatif

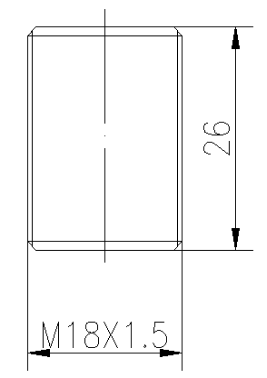

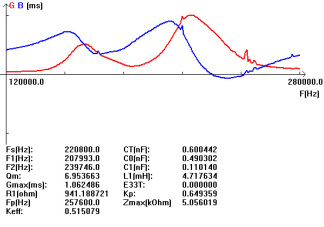

Courbe d'admission		Diagramme de structure de produit

Schéma de blocagetransducteur à ultrasons :

0ryjg8d (6_q9xm% 86pdg

Diagramme schématique du capteur de température:

O3`1pa5yr5% Z5`dq1r

Intégré Type Instruction du câble:

1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)

Rouge: transducteur +

Blanc: transducteur -

Noir: protéger

2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)

Le rouge et le noir sont le câblage du capteur de température

sur:

En vertu d'un:
