Pha-49-08c-f
Piezohannas
PHA-49-08C-F
Distance à ultrasons à 50 kHz Mesurer le capteur du transducteur Fiche technique pour les chercheurs de gamme à ultrasons
Spécification:
Articles | Paramètres techniques | Image | |
Nom |
| ||
Modèle | Pha-49-08c-fb | ||
La fréquence | 49 kHz ± 5% | ||
Distance de détection | 0.4～8m | ||
LMEDANCE PARALLEMENT | 210Ω ± 20％ | ||
4000pf ± 20％@ 1khz | |||
Sensibilité | charger Tension de conduite:750VPP ， Distance: 0,6 m， Echo Amplitude: 380 mV | ||
-40～+ 80 ℃ | |||
≤3kilos ou 0,3 MPA | |||
(Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db: 5 ° ± 10% ， Angle pointu: 13 ° ± 10% | |||
Matériel de logement | abdos | ||
usage | Gauge de niveau ultrasonique, anti-collision ultrasonique, télémètre ultrasonique | ||
Vérification du diagramme de la structure des produits ci-dessous | |||
Niveau de protection | IP68 | ||
Lester | 650g ± 5％ | ||
Instructions de câblage | Interface intégrée (borne 3pin, 2,54 mm): Fil rouge positif, négatif blanc, noir; Interface (3 pin, borne 2,0 mm): blanc et noir pour fil de capteur de température (MF58); | ||

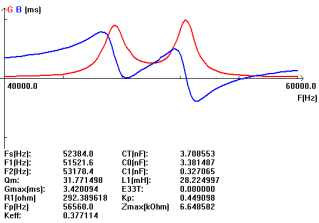

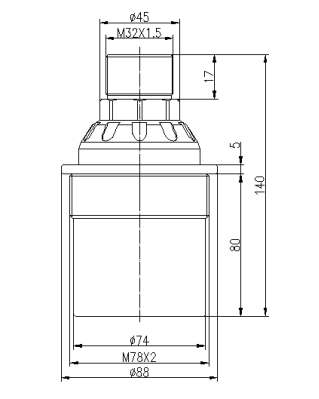

Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Finders de gamme à ultrasons Application :
Les chercheurs à ultrasons mesurent la distance en émettant une impulsion de son ultrasonique qui se déplace dans l'air jusqu'à ce qu'il atteigne un objet. Lorsque cette impulsion de son frappe un objet, il se reflète sur l'objet et revient au chercheur de gamme à ultrasons. Il faut la pouls du son pour voyager dans son voyage aller-retour depuis le capteur et le dos. Il envoie ensuite un signal à l'Arduino avec des informations sur le temps qu'il a fallu pour que le sonique Pulse se déplace.
Les chercheurs de gamme à ultrasons sont amusants petits capteurs qui peuvent mesurer la distance. Vous pouvez les utiliser pour trouver la distance à un objet, ou pour détecter quand quelque chose est proche Le capteur comme un détecteur de mouvement. Ils sont Idéal pour les projets impliquant la navigation, l'évitement des objets et la sécurité à domicile. Parce qu'ils Utilisez le son pour mesurer la distance, Ils fonctionnent aussi bien dans l'obscurité que dans la lumière. qui peut mesurer les distances de 2 cm à 400 cm avec une précision de ± 3 mm.
Qu'est-ce qui se passe dans la fabrication d'un transducteur?
Le composant principal d'un transducteur de profondeur est l'élément piézocéramique. C'est la partie qui convertit les impulsions électriques en ondes sonores, et lorsque le Les échos reviennent, l'élément piézocéramique convertit les ondes sonores en énergie électrique. Les éléments piézocéramiques sont le plus souvent sous forme de disque, mais ils peuvent également avoir la forme d'une barre ou d'un anneau. Un transducteur peut contenir un élément ou une série d'éléments liés ensemble appelés un tableau. UN Le transducteur est composé de six composants distincts.
Distance à ultrasons à 50 kHz Mesurer le capteur du transducteur Fiche technique pour les chercheurs de gamme à ultrasons
Spécification:
Articles | Paramètres techniques | Image | |
Nom |
| ||
Modèle | Pha-49-08c-fb | ||
La fréquence | 49 kHz ± 5% | ||
Distance de détection | 0.4～8m | ||
LMEDANCE PARALLEMENT | 210Ω ± 20％ | ||
4000pf ± 20％@ 1khz | |||
Sensibilité | charger Tension de conduite:750VPP ， Distance: 0,6 m， Echo Amplitude: 380 mV | ||
-40～+ 80 ℃ | |||
≤3kilos ou 0,3 MPA | |||
(Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db: 5 ° ± 10% ， Angle pointu: 13 ° ± 10% | |||
Matériel de logement | abdos | ||
usage | Gauge de niveau ultrasonique, anti-collision ultrasonique, télémètre ultrasonique | ||
Vérification du diagramme de la structure des produits ci-dessous | |||
Niveau de protection | IP68 | ||
Lester | 650g ± 5％ | ||
Instructions de câblage | Interface intégrée (borne 3pin, 2,54 mm): Fil rouge positif, négatif blanc, noir; Interface (3 pin, borne 2,0 mm): blanc et noir pour fil de capteur de température (MF58); | ||
Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Finders de gamme à ultrasons Application :
Les chercheurs à ultrasons mesurent la distance en émettant une impulsion de son ultrasonique qui se déplace dans l'air jusqu'à ce qu'il atteigne un objet. Lorsque cette impulsion de son frappe un objet, il se reflète sur l'objet et revient au chercheur de gamme à ultrasons. Il faut la pouls du son pour voyager dans son voyage aller-retour depuis le capteur et le dos. Il envoie ensuite un signal à l'Arduino avec des informations sur le temps qu'il a fallu pour que le sonique Pulse se déplace.
Les chercheurs de gamme à ultrasons sont amusants petits capteurs qui peuvent mesurer la distance. Vous pouvez les utiliser pour trouver la distance à un objet, ou pour détecter quand quelque chose est proche Le capteur comme un détecteur de mouvement. Ils sont Idéal pour les projets impliquant la navigation, l'évitement des objets et la sécurité à domicile. Parce qu'ils Utilisez le son pour mesurer la distance, Ils fonctionnent aussi bien dans l'obscurité que dans la lumière. qui peut mesurer les distances de 2 cm à 400 cm avec une précision de ± 3 mm.
Qu'est-ce qui se passe dans la fabrication d'un transducteur?
Le composant principal d'un transducteur de profondeur est l'élément piézocéramique. C'est la partie qui convertit les impulsions électriques en ondes sonores, et lorsque le Les échos reviennent, l'élément piézocéramique convertit les ondes sonores en énergie électrique. Les éléments piézocéramiques sont le plus souvent sous forme de disque, mais ils peuvent également avoir la forme d'une barre ou d'un anneau. Un transducteur peut contenir un élément ou une série d'éléments liés ensemble appelés un tableau. UN Le transducteur est composé de six composants distincts.
