Pha-49-08b-f
Piezohannas
PHA-49-08B-F
Fiche technique du capteur de gamme ultrasonique industrielle 50KHz pour une collision ultrasonique
Spécification:

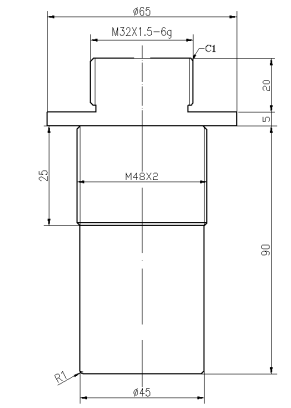

Articles | Paramètres techniques | Image | |
Nom | 49khz ultrasoniquetransducteur |
| |
Modèle | PHA-49-08B-F | ||
La fréquence | 49 kHz ±5% | ||
Distance de détection | 0.4～8m | ||
LMEDANCE PARALLEMENT | 730Ω ± 20％ | ||
3800pf ± 20％@ 1khz | |||
Sensibilité | tension de conduite de chargement：750VPP，Distance: 0,6 m、Echo Amplitude:200 mV | ||
-40～+ 80 ℃ | |||
≤3Kilos ou0,3 MPA | |||
(Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db: 7 ° ±dix%， Angle aigu:17 ° ±dix% | |||
Matériel de logement | Pom | ||
usage | Gauge de niveau ultrasonique, anti-collision ultrasonique, télémètre ultrasonique | ||
Fil de levage M32 * 1.5 Filetage inférieur: M60 * 2 | |||
Niveau de protection | IP68 | ||
Lester | 800g ± 5％ （10M） | ||
Instructions de câblage | Type séparé（quatre fils： ：Rouge:transducteur+、blanche： transducteur-、bleu，noir: capteur de température（MF58） ；Type séparé（Trois fils： ：Rouge:transducteur+、Bleu: capteur de température +、le noir：Ligne commune－ ； | ||
Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Anti-collision ultrasoniqueApplication :
Le système de dispositifs anti-collision à ultrasons fonctionne sur le principe des ondes échographiques. L'émetteur sonore et le détecteur sonore sont réglés à la même fréquence sonore de 40 kHz. Lorsque l'émetteur envoie une explosion de son ultrasonique, il est réfléchi par les murs de la grue et le récepteur le détecte et active un signal d'alarme et s'arrête ou réduit la vitesse de la grue. et avec la vitesse de la distance sonore est calculé. Il y a un affichage qui montre la distance en mètres. Si l'obstacle est dans la plage, puis en faisant tourner le bouton, la plage de relais peut être ajustée et un autre relais peut être ajusté en appuyant directement sur le commutateur, si deux grues sont hors de portée, elles fonctionneront à vitesse normale. La distance de détection est réglable de 0,01 m à 5 mètres. L'appareil est conçu pour les applications des grues et convient au fonctionnement pendant 24 x 7 heures. Ce produit ne nécessite pas de dispositif de pointage laser.
Qu'est-ce qui se passe dans la fabrication d'un transducteur?
Le composant principal d'un transducteur de profondeur est l'élément piézocéramique. C'est la partie qui convertit les impulsions électriques en ondes sonores, et lorsque le Les échos reviennent, l'élément piézocéramique convertit les ondes sonores en énergie électrique. Les éléments piézocéramiques sont le plus souvent sous forme de disque, mais ils peuvent également avoir la forme d'une barre ou d'un anneau. Un transducteur peut contenir un élément ou une série d'éléments liés ensemble appelés un tableau. UN Le transducteur est composé de six composants distincts.
Fiche technique du capteur de gamme ultrasonique industrielle 50KHz pour une collision ultrasonique
Spécification:
Articles | Paramètres techniques | Image | |
Nom | 49khz ultrasoniquetransducteur |
| |
Modèle | PHA-49-08B-F | ||
La fréquence | 49 kHz ±5% | ||
Distance de détection | 0.4～8m | ||
LMEDANCE PARALLEMENT | 730Ω ± 20％ | ||
3800pf ± 20％@ 1khz | |||
Sensibilité | tension de conduite de chargement：750VPP，Distance: 0,6 m、Echo Amplitude:200 mV | ||
-40～+ 80 ℃ | |||
≤3Kilos ou0,3 MPA | |||
(Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db: 7 ° ±dix%， Angle aigu:17 ° ±dix% | |||
Matériel de logement | Pom | ||
usage | Gauge de niveau ultrasonique, anti-collision ultrasonique, télémètre ultrasonique | ||
Fil de levage M32 * 1.5 Filetage inférieur: M60 * 2 | |||
Niveau de protection | IP68 | ||
Lester | 800g ± 5％ （10M） | ||
Instructions de câblage | Type séparé（quatre fils： ：Rouge:transducteur+、blanche： transducteur-、bleu，noir: capteur de température（MF58） ；Type séparé（Trois fils： ：Rouge:transducteur+、Bleu: capteur de température +、le noir：Ligne commune－ ； | ||

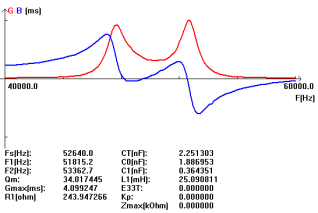

Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
