PHA-49-08H
Piezohannas
PHA-49-08H
Fiche technique échographique du transducteur à 50 kHz pour la mesure du niveau ultrasonique
Articles | Paramètres techniques | Image | |
Nom | 49khz transducteur h taper |
| |
Modèle | PHA-49-08H | ||
La fréquence | 49 kHz ± 5% | ||
Distance de détection | 0.4～8m | ||
Le minimum LMEDANCE parallèle | 340Ω ± 20％ | ||
Capacitance | 2300pf ± 20％@ 1khz | ||
Sensibilité | Tension de conduite：850vpp，Distance: 0,6 m， Écho amplitude：450 mV | ||
en fonctionnement Tension | De pointe Tension ＜ 1500vpp | ||
en fonctionnement Température | -40～+ 80 ℃ | ||
Pression | ≤33kilos ou 0,3 MPA | ||
Angle | (LWIDTH BEAM)Largeur du faisceau de demi-puissance @ -3db: 9 °± 2， Angle tranchant: 21 ° ± 4 | ||
Logement Matériel | Pom | ||
Usage | Ultrasonique niveau jauge,Surveillance,Imperméable, Sécurité | ||
Installation Dimension | M38 * 1.5 | ||
Niveau de protection | IP68 | ||
Lester | 120g ± 5％ | ||
Instructions de câblage | Type intégré: connecteur（3pins, 2,54 mm Terminal： ：Red + ， blanc- ， noir: fil blindé ； connecteur（3pDans, 2,0 mm Terminal）： Blanc, noir: capteur de température （MF58）； | ||

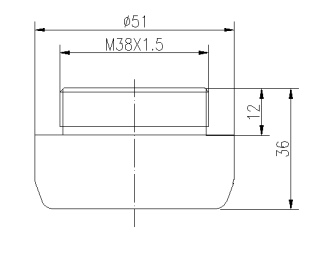

Courbe d'admission | Diagramme de structure de produit | ||
| | ||
La mesure de niveau ultrasonique est une solution très rentable pour la mesure à court et à long terme, même dans des conditions environnementales difficiles telles que les vibrations et la poussière. La mesure du niveau ultrasonique est une technologie non contactée utilisée dans de nombreuses zones industrielles pour surveiller et contrôler le niveau de liquides, de boues et de solides.
Image d'application:
Fiche technique échographique du transducteur à 50 kHz pour la mesure du niveau ultrasonique
Articles | Paramètres techniques | Image | |
Nom | 49khz transducteur h taper |
| |
Modèle | PHA-49-08H | ||
La fréquence | 49 kHz ± 5% | ||
Distance de détection | 0.4～8m | ||
Le minimum LMEDANCE parallèle | 340Ω ± 20％ | ||
Capacitance | 2300pf ± 20％@ 1khz | ||
Sensibilité | Tension de conduite：850vpp，Distance: 0,6 m， Écho amplitude：450 mV | ||
en fonctionnement Tension | De pointe Tension ＜ 1500vpp | ||
en fonctionnement Température | -40～+ 80 ℃ | ||
Pression | ≤33kilos ou 0,3 MPA | ||
Angle | (LWIDTH BEAM)Largeur du faisceau de demi-puissance @ -3db: 9 °± 2， Angle tranchant: 21 ° ± 4 | ||
Logement Matériel | Pom | ||
Usage | Ultrasonique niveau jauge,Surveillance,Imperméable, Sécurité | ||
Installation Dimension | M38 * 1.5 | ||
Niveau de protection | IP68 | ||
Lester | 120g ± 5％ | ||
Instructions de câblage | Type intégré: connecteur（3pins, 2,54 mm Terminal： ：Red + ， blanc- ， noir: fil blindé ； connecteur（3pDans, 2,0 mm Terminal）： Blanc, noir: capteur de température （MF58）； | ||
Courbe d'admission | Diagramme de structure de produit | ||
| | ||
La mesure de niveau ultrasonique est une solution très rentable pour la mesure à court et à long terme, même dans des conditions environnementales difficiles telles que les vibrations et la poussière. La mesure du niveau ultrasonique est une technologie non contactée utilisée dans de nombreuses zones industrielles pour surveiller et contrôler le niveau de liquides, de boues et de solides.
Image d'application:
