Caractéristiques et structure du produit du débitmètre de gaz ultrasonique

1. Caractéristiques deTransducteur de débit de gaz à ultrasons

Il n'y a pas de perte de pression, de rapport large de plage, pas de débit de départ et de mesure ne peut pas être démarrée à partir de zéro.

2. Pas de pièces mobiles, un faible taux d'échec et une longue durée de vie.

3. Solide résistance aux taches, précision d'utilisation à long terme inchangée, pas besoin de maintenance régulière.

4. La mesure à deux canaux adopte l'algorithme de corrélation numérique, qui a une précision élevée et de fortes performances anti-interférence.

5. Il intègre la mesure du débit, de la température et de la pression et peut effectuer automatiquement des calculs de compensation de température et de pression et de correction du facteur de compression.

6. L'instrument a une sortie de signal d'impulsion, une sortie de signal analogique de 4 à 20 mA, la sortie de communication RS485 (protocole Modbus-RTU); Dans le même temps, il prend en charge la sortie du signal de carte IC, qui peut être utilisée en conjonction avec le système de remboursement de la carte IC pour faciliter le règlement commercial.

7. Un affichage LCD de couleur de 4,5 pouces avec une belle interface peut afficher simultanément des paramètres tels que l'écoulement instantané dans des conditions standard, un flux instantané dans des conditions de fonctionnement, un flux cumulatif dans des conditions standard, une température moyenne, une pression moyenne, un courant de sortie et d'autres paramètres. Avec la fonction de stockage de données en temps réel, il peut empêcher la perte de données causée par une défaillance de puissance soudaine du compteur. Dans l'état de défaillance du pouvoir, les données internes peuvent être stockées en permanence.

Deuxièmement, le principe du débitmètre de gaz à ultrasons

Le débitmètre de gaz à ultrasons utilise une technologie de détection ultrasonique pour déterminer le débit de gaz. En mesurant la différence de vitesse sonore, la pression et la température de l'onde ultrasonique se propageant dans les directions avant et inverse du flux d'air, le débit de gaz et le débit de gaz à l'état standard sont calculés. CetteTransducteur à ultrasons pour le flux de gazadopte une structure directe à la poutre à deux canaux et deux canaux parallèles sont disposés sur le plan de section d'accords du débitmètre. Par rapport au débitmètre unique, le débitmètre à deux canaux a une précision plus élevée du coefficient de correction de la distribution de vitesse, en particulier dans la zone de débit faible, qui peut obtenir une précision plus élevée sous des schémas d'écoulement plus compliqués.

3. Structure du produit du débitmètre de gaz à ultrasons

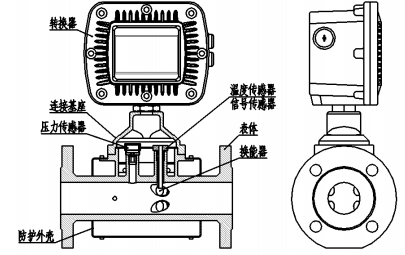

Lacapteur de débit de gaz à ultrasonsest principalement composé du corps du compteur, du transducteur, de la base de connexion, de la température, du capteur de pression et du convertisseur, etc. Le corps du compteur du débitmètre adopte la structure de faisceau opposée à deux canaux parallèles.
