PH14F145
Piezohannas
PH14F145
Capteur du transducteur à distance à ultrasons à 14 kHz pour 45 mètres
Wuhan Piézohannas Tech.co ., Ltd est un fabricant de céramiques piézoélectriques, de transducteurs à ultrasons et d'une autre deivce ultrasonique avec une force technologique forte. Avec un système de gestion de la qualité et un secteur de recherche et développement, nos produits sont largement utilisés dans la plupart des applications.
Introduction:
Le capteur à ultrasons PH14F145 a les fonctions de l'émetteur et du récepteur. C'est un type à longue portée, peut généralement être utilisé pour le chercheur à ultrasons, le capteur à ultrasons pour les objets de détection sans contact, le capteur de distance à ultrasons, le capteur de niveau de liquide à ultrasons, etc. Si vous avez des questions pour d'autres applications, veuillez nous contacter pour plus de détails.
Paramètres techniques:
Modèle | PH14F145 |
Fréquence de résonance centrale (kHz) | 14 kHz ± 2,0 kHz |
Bande passante | 1,5 kHz |
Distance de détection | 1,0 ~ 45m |
Angles morts | <1,0 m |
Lancez le faisceau d'angle (total -6 dB) | 15 ± 2 ° |
Sensible | -55 dB min |
Capacité électrostatique | 11000pf ± 20% |
Impédance parallèle minimale | 280Ω ± 30% |
Tension de travail maximale (impulsion - cycle de service de 2%) | 4000vp-p |
Température de fonctionnement | -20 ~ 70 ℃ |
Température de stockage | -40 ~ 85 ℃ |
Niveau de protection | IP65 |
Taille (diamètre * hauteur, mm) | φ140x235 |
Installation | Fixé de vis |
Boîtier | abdos |
Longueur de câble | 3 m (peut être personnalisé) |
Lester | 2,5 kg |

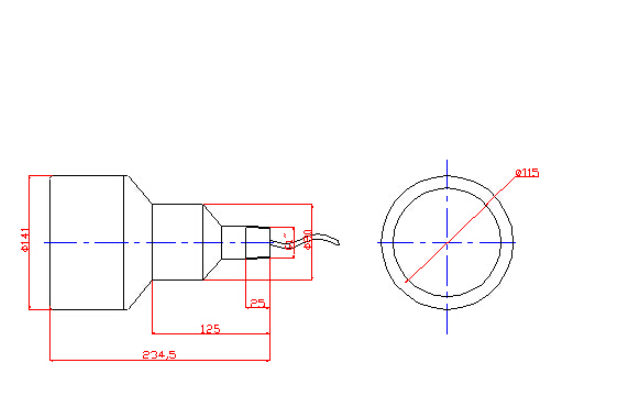

Dimension de contour:
![F169g1% 4j_wi)] ot`hz4 ({x](http://iqrorwxhnknpln5p-static.leadongcdn.com/cloud/lrBqnKjlRioSmkoqnpip/F169G1J_WI-OT-HZ4-X.png)

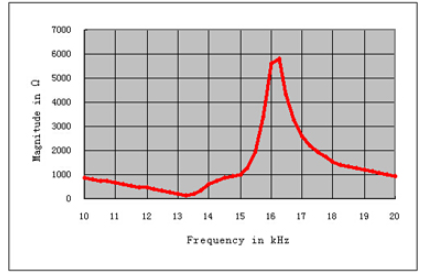

Courbe de résistance aux fréquences:

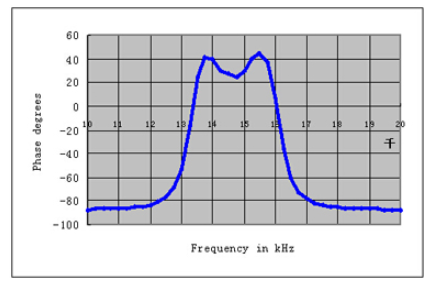

La fréquence-Angle de phase Courbe:

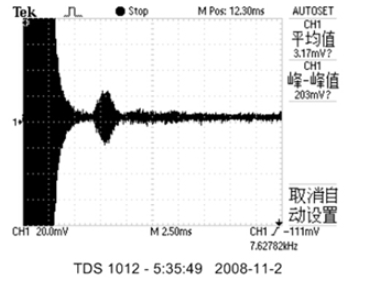

Test de sensibilité:
Tension de transmission: 400VP-P; Période: 50; Distance: 1,5 m
![Fs4z7vw`t [jfyt {eiq $] h @ u](http://iqrorwxhnknpln5p-static.leadongcdn.com/cloud/llBqnKjlRioSmkoqmpip/FS4Z7VW-T-JFYT-EIQ-H-U.png)

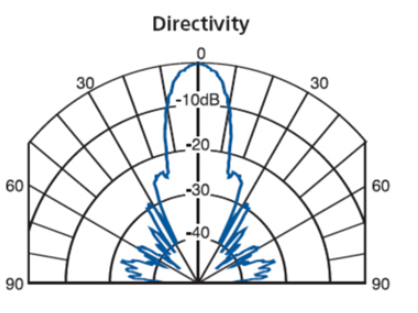

Dirréctivité Curve：
Caractéristiques des capteurs à ultrasons:
1. Taille et poids léger
2 Sensibilité élevée et pression sonore élevée
3. Consommation d'énergie
4. Fiabilité élevée
Caractéristique:
1. Joint de semblance d'activité (extérieur en PVC couvrant)
2.Condément de thread de confidence (G1 \")
Application:
1. emplacement de position
2. Mesure de l'approche
3. Mesure de la traction
4.Ansexation des obstacles
