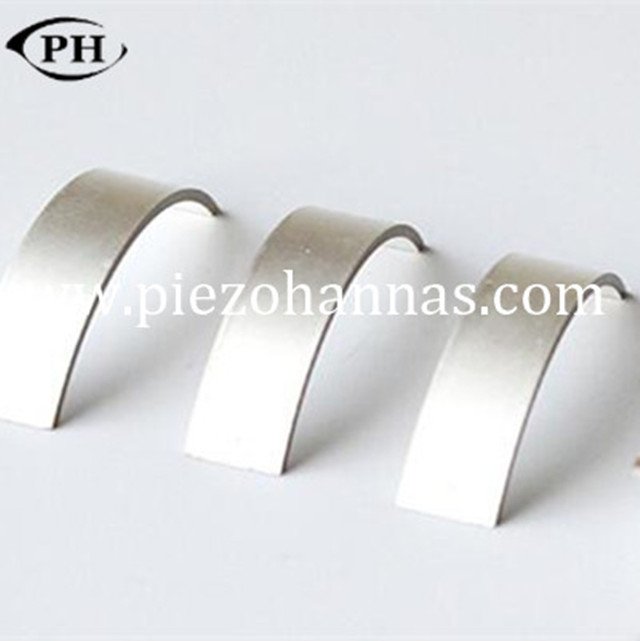

Transducteur de mesure de distance à ultrasons du capteur piézo

L'échographie fait référence aux ondes sonores avec des fréquences supérieures à 20 kHz et c'est une sorte d'onde mécanique. Parce qu'il a une bonne directionnalité et une bonne tolérance à l'environnement,capteur électrique à anneau piézoest utilisé dans la technologie de mesure du couple. La mesure de la distance à ultrasons est une technique de tâtonnerie sans contact. Les principales méthodes sont la méthode d'impulsion, la méthode de phase et la méthode de conversion de fréquence. La mesure de la distance à ultrasons utilise principalement la méthode d'impulsion. La méthode d'impulsion deMatériaux PZT Sound Pisezocalcule directement la valeur de distance en mesurant le temps pour que le signal d'impulsion porteuse voyage d'avant en arrière sur la distance à mesurer. Sa formule est d = v T2d / 2 où d est la valeur de distance à mesurer parCrystal de disque piézocéramique électronique; V est la vitesse de propagation du porteur dans l'air; Le T2D est le temps aller-retour du transporteur. La précision de la méthode d'impulsion variant est affectée par la précision dutransducteur de sphère piézoet la précision du temps est affectée par la fréquence d'oscillation. Si des ondes à ultrasons sont utilisées comme ondes porteuses et que la précision de variation requise ΔD ≤ 1 cm, alors la précision de mesure du temps requise est Δt ≤ 5. 9 × 10-5 s, c'est-à-dire tant que la fréquence d'oscillation atteint 1. 7 × 104 Hz, c'est très facile. Les transducteurs à ultrasons piézoélectriques sont fabriqués en utilisant l'effet piézoélectrique de la feuille de dates du transducteur piézo. Le matériau piézoélectrique polarisé subit une déformation mécanique sous le champ électrique appliqué. C'est ce qu'on appelle l'effet piézoélectrique inverse. Inversement, la déformation mécanique du matériau piézoélectrique génère également la tension. C'est ce qu'on appelle l'effet piézoélectrique positif. En utilisant l'effet piézoélectrique inverse, les tensions à haute fréquenceRécolte d'énergie piézopeut être converti en vibrations mécaniques à haute fréquence pour générer des ondes ultrasoniques; Les vibrations ultrasoniques positives peuvent également être utilisées pour convertir les vibrations ultrasoniques reçues en signaux électriques. C'est ainsi que fonctionne le transducteur à ultrasons. Les transducteurs à ultrasons piézoélectriques peuvent être considérés comme des réseaux à quatre terminaux aux extrémités électriques et mécaniques.
