UM1000-18GM-AU-V1
Piezohannas
UM1000-18GM-AU-V1

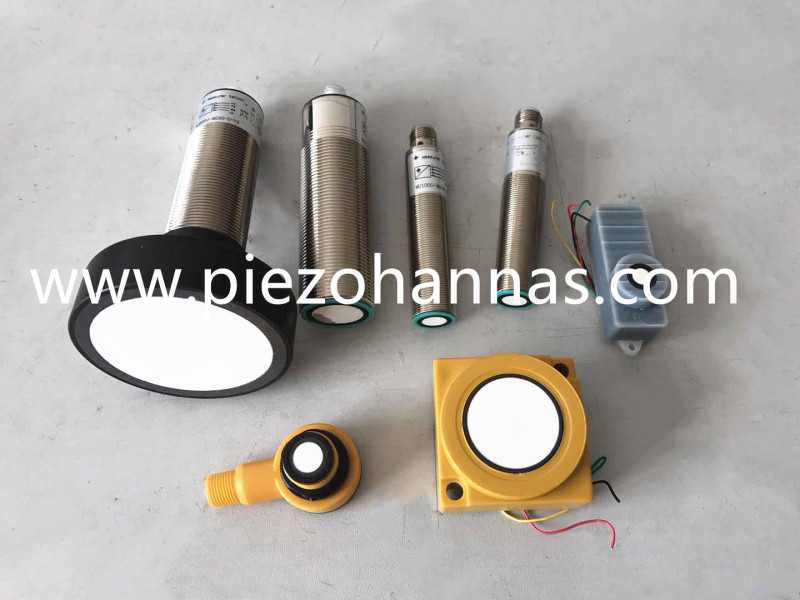

Capteur de proximité ultrasonique non contact précis pour la mesure de la distance
Paramètres:
Données techniques |
Spécifications générales |
Distance de détection 100… 1000 mm (50… 800 mm) |
Gamme de réglage 100… 1000 mm (50… 800 mm) |
Zone inutilisable 0… 100 mm (0… 50 mm) |
Plaque cible standard 100 mm × 100 mm |
Fréquence du transducteur Environ 200 kHz |
Retard de réponse Environ 125 ms |
Indicateurs / moyens de fonctionnement |
LED jaune solide: objet dans la plage d'évaluation clignotement: fonction du programme |
LED rouge Flashing: défaut ou objet de fonction de programme non détecté |
Spécifications électriques |
Tension de fonctionnement uB 10… 30VDC, Ripple10% SS |
Courant de l'offre sans charge ≤20mA |
Production |
Le type de sortie 1 sortie analogique 0… 10v |
Résolution 0,11 mm à la gamme max. |
Déviation de la caractéristique courbe ± 1% de la valeur à grande échelle |
Répéter la précision ± 0,1% de la valeur à grande échelle |
Impédance de chargement > 1k ohm |
Influence de la température ± 1,5% de la valeur à grande échelle |
Conditions ambiantes |
Température ambiante -25… 70 ℃ |
Température de stockage -40… 85 ℃ |
Spécifications mécaniques |
Note de protection IP67 |
Lien Connecteur m12x1,4-pin |
Matériel Logement laiton, nickelé |
Transducteur Mélange de résine époxy / sphère en verre creuse; Mousse de polyurethane |
Lester 60g |
Dimension:
Affichages LED
Affiche en fonction du mode de fonctionnement | LED rouge | LED jaune |
Limite d'évaluation de l'enseignement Objet détecté Aucun objet détecté Objet incertain (enseignement invalide) |
à l'arrêt flash sur |
flash à l'arrêt à l'arrêt |
Mode normal (plage d'évaluation) | à l'arrêt | sur |
Défaut | sur | État précédent |
Remarquer:
1. Fondamentalement, il existe deux versions de zone aveugle ordinaire et de petite zone aveugle pour chaque type, et vous pouvez nous contacter si vous avez besoin de plages et de zones aveugles différentes;
2. Chaque type a essentiellement une sortie analogique: 0-5v, 0-10v, 0-20mA, 4--20mA;
Sortie numérique: RS232 / 485, UART TTL et I2C et autres modes de sortie, ils sont facultatifs;
3. La plupart des types ont une série de haute tension (10 --- 30 V) et des séries basse tension (3,6 --- 5 V).
