UB4000-30GM-D2-V1
Piezohannas
UB4000-30GM-D2-V1
Capteur de profondeur ultrasonique sous-marine 75 kHz pour mesure de la profondeur
Applications:
Montage de surface, une plage allant jusqu'à 4 m permet une détection fiable à longue portée.
Convient à la distance, au niveau du liquide, à la mesure du niveau, à la perception, au champ anti-collision, un niveau de protection élevé peut être utilisé à l'extérieur.
Paramètres:
Capteur à ultrasons | Données techniques |
Spécifications générales | |
Distance de détection | 280… 4000 mm (200 --- 3000 mm) |
Gamme de réglage | 280… 4000 mm |
Zone inutilisable | 0… 240 mm |
Plaque cible standard | 100 mm × 100 mm |
Fréquence du transducteur sur | 75 kHz |
Retard de réponse sur | 125 ms |
Indicateurs / moyens de fonctionnement | |
LED Bleu | |
Spécifications électriques | |
Tension de fonctionnement UB | 10… 30vdc Ripple10% ss |
Du pouvoir consommation P0 | ≤ 900 MW |
Production | |
OuType Tput | RS232 / 485 |
Résolution | |
Déviation de la caractéristique | ≤0,2% de la pleine échelle évaluer |
Répéter la précision | ± 0,1% de la valeur à grande échelle |
Impédance de chargement | 0… 500 Ohm |
Courant de commutation maximum | mâle |
Influence de la température | ≤2% de la valeur à grande échelle |
Conditions ambiantes | |
Température ambiante | -25… 70 ℃ |
Température de stockage | -40… 85 ℃ |
Spécifications mécaniques | |
Note de protection | IP67 |

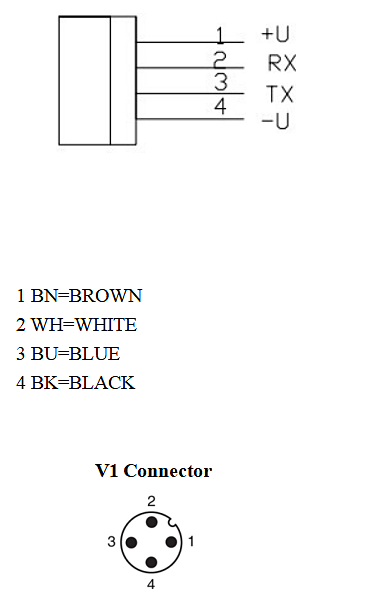

Lien | Connecteur M12x1,4-pin |
Matériel | |
Logement | laiton, nickelé |
Transducteur | Resine époxy / sphère de verre creuse |
Lester | 150g |
Conformité aux normes et directives | |
Conformité standard | EN 60947-5-2: 2007 |
IEC 60947-5-2: 2007
Dimension:
Remarquer:
1. Fondamentalement, il existe deux versions de zone aveugle ordinaire et de petite zone aveugle pour chaque type, et vous pouvez nous contacter si vous avez besoin de plages et de zones aveugles différentes;
2. Chaque type a essentiellement une sortie analogique: 0-5v, 0-10v, 0-20mA, 4--20mA;
Sortie numérique: RS232 / 485, UART TTL et I2C et autres modes de sortie, ils sont facultatifs;
3. La plupart des types ont une série de haute tension (10 --- 30 V) et des séries basse tension (3,6 --- 5 V).
