UM10000-SR80-AI
Piezohannas
UM10000-SR80-AI
Capteur à ultrasons à longue portée de 40 kHz pour la mesure du niveau liquide
Applications:
Montage de surface, une plage allant jusqu'à 4 m permet une détection fiable à longue portée.
Convient à la distance, au niveau du liquide, à la mesure du niveau, à la perception, au champ anti-collision, un niveau de protection élevé peut être utilisé à l'extérieur.
Paramètres:
Capteur à ultrasons | Données techniques |
Spécifications générales | |
Distance de détection | 400… 10000 mm |
Gamme de réglage | 400… 10000 mm |
Zone inutilisable | 0… 400 mm |
Plaque cible standard | 100 mm × 100 mm |
Fréquence du transducteur sur | 40 kHz |
Retard de réponse sur | 150 ms |
Indicateurs / moyens de fonctionnement | |
Jaune LED | solide: Pas de LED |
Led rouge | clignotant: |
Spécifications électriques | |
Tension de fonctionnement uB | 10… 30vdc Ripple10% ss 13… 30VDC (sortie analogique 0-10v) |
Courant de l'offre sans charge | ≤ 30mA |
Production | |
Le type de sortie | 1 sortie analogique 4 --- 20mA |
Résolution | |
Déviation de la caractéristique | ± 1% de la valeur à grande échelle |
Répéter la précision | ± 0,1% de la valeur à grande échelle |
Impédance de chargement | > 1k ohm |
Courant de commutation maximum | 200 mA |
Influence de la température | ± 1,5% de la valeur à grande échelle |
Conditions ambiantes | |
Température ambiante | -25… 70 ℃ |
Température de stockage | -40… 85 ℃ |
Spécifications mécaniques | |
Note de protection | IP68 |
Lien | Câble en PVC, 4 capes |
Matériel | |
Logement | PBT ou FRP |
Transducteur | Resine époxy / sphère de verre creuse |
Lester | 280g |
Conformité aux normes et directives | |
Conformité standard | EN 60947-5-2: 2007 |

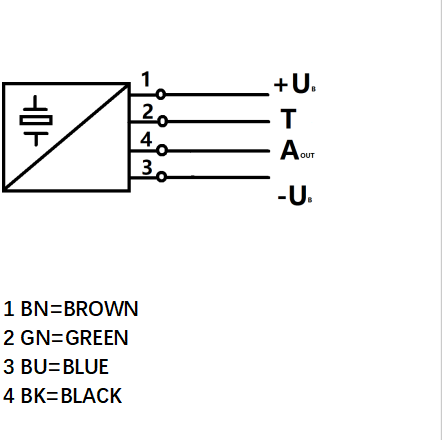

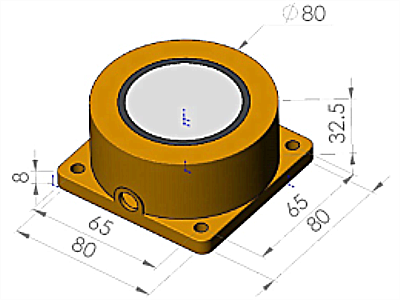

Dimension:
Ajustement des limites d'évaluation
Le capteur à ultrasons dispose d'une sortie analogique avec deux limites d'évaluation enseignables. Ceux-ci sont définis en appliquant l'offre
tension -uB ou + uB à la contribution de l'enseignement. La tension d'alimentation doit être appliquée à l'entrée de l'enseignement pendant au moins 1 s.
Indiquez si le capteur a reconnu la cible pendant la procédure d'enseignement. La limite d'évaluation inférieure A1 est enseignée
avec uB, A2 avec + uB.
Deux fonctions de sortie différentes peuvent être définies:
1. La valeur analogique augmente avec l'augmentation de la distance à l'objet (rampe croissante)
2. La valeur analogique tombe avec une distance croissante à l'objet (rampe tombant)
Les limites d'évaluation ne peuvent être spécifiées que dans les 5 premières minutes suivant
Allumer. Pour modifier les limites d'évaluation plus tard,
L'utilisateur ne peut spécifier les valeurs souhaitées qu'après une nouvelle puissance.
Teach-in Rising Ramp (A2> A1)
- Position objet à la limite d'évaluation inférieure
- enseigner la limite inférieure A1 avec - uB
- Position objet à la limite d'évaluation supérieure
- Enseigner la limite supérieure A2 avec + uB
Teach-In Falling Ramp (A1> A2):
- Position objet à la limite d'évaluation inférieure
- Enseigner la limite inférieure A2 avec + uB
- Position objet à la limite d'évaluation supérieure
- Enseigner la limite supérieure A1 avec - uB
Paramètres par défaut
A1: zone inutilisable
A2: plage de détection nominale
Mode de fonctionnement: rampe croissante
Affichages LED (SR80 SÉRIE NO LED)
Affiche en fonction du mode de fonctionnement | LED rouge | LED bleu |
Limite d'évaluation de l'enseignement Objet détecté Aucun objet détecté Objet incertain (enseignement invalide) |
à l'arrêt à l'arrêt flash |
Sur à l'arrêt à l'arrêt |
Mode normal (plage d'évaluation) | à l'arrêt | sur |
Défaut | sur | État précédent |
