PH80233
Piezohannas
PH80233

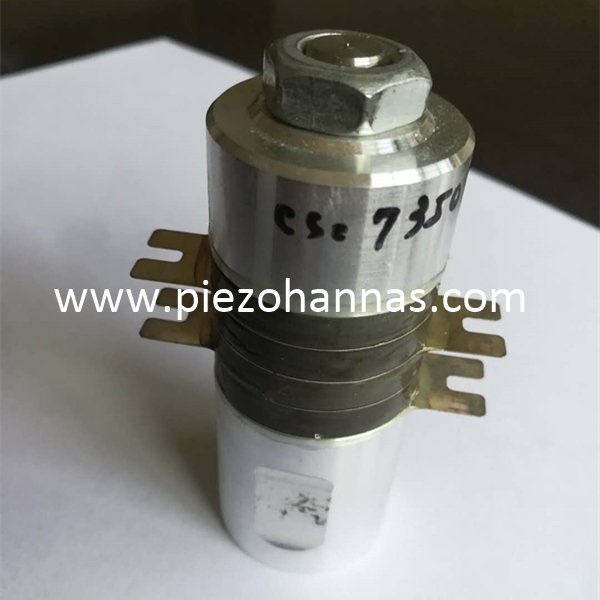

Utransducteur de soudage ltrasonique Fabricants
Wuhan Piézohannas Tech.co ., Ltd est un fabricant de céramiques piézoélectriques, de transducteurs à ultrasons et d'une autre deivce ultrasonique avec une force technologique forte. Avec un système de gestion de la qualité et un secteur de recherche et développement, nos produits sont largement utilisés dans la plupart des applications.
 transducteur en céramique piézoélectrique |  transducteur en céramique piézoélectrique |  transducteur de soudage à ultrasons |
1. SPÉCIFICATIONS:
Taille de type | PerformanceParamètres | Nousâge | ||
Autre type | Type de baril droit | Capacité électrique statique( PF) | 8000 | liaison ultrasonique |
Quantité de la puce | 4 | Fréquence de résonnance( khz) | 14.90 | |
15.00 | ||||
SIze de la puce(MM) | Ø60× Ø30×10 | Largeur khz | 1.30 | |
0.20 | ||||
Ldiamètre artisanal(MM) | Ø61 | Impédance9Ω) | ≤10Ω | |
Ø80×233 | ≤15Ω | |||
Hauteur (mm) | 151 | Isoler l'impédance（Ω） | ≥100mΩ | |
Inclure et se transformer en poteau | ||||
Mamelon de source | M20 × 1,5 | Du pouvoir（W） | 2100 | |
Voici quelques tailles régulières pour les transducteurs en céramique piézoélectrique pour le soudage.
Taper | Dimension (mm) | La fréquence | Capacitance | Impédance (ω) | Résistance à l'isolation (MΩ) | Du pouvoir |
PH13111 | 13 * 111 | 62 | 3600 | ≤20 | 2000 | 25 |
PH13111-1 | 13 * 111 | 62 | 3000 | ≤20 | 2000 | 25 |
PH1560 | 15 * 60 | 40 | 2600 | ≤20 | 2000 | 30 |
PH1562 | 15 * 62 | 40 | 2600 | ≤20 | 2000 | 30 |
PH1547 | 15 * 47 | 60 | 2600 | ≤20 | 2000 | 50 |
Ph2056 | 20 * 56 | 50 | 2500 | ≤20 | 2000 | 30 |
Ph2589 | 25 * 89 | 28 | 2000 | ≤20 | 2000 | 100 |
PH3090 | 30 * 90 | 28 | 5700 | ≤20 | 2000 | 200 |
PH3091 | 30 * 91 | 30 | 3500 | ≤20 | 2000 | 200 |
PH40125 | 40 * 125 | 20 | 8000 | ≤20 | 2000 | 500 |
PH4090 | 40 * 90 | 28 | 10000 | ≤20 | 2000 | 500 |
PH50180 | 50 * 180 | 15 | 15000 | ≤20 | 2000 | 700 |
PH50107 | 50 * 107 | 20 | 15000 | ≤20 | 2000 | 1000 |
PH50107-1 | 50 * 107 | 20 | 9000 | ≤20 | 2000 | 1000 |
PH50120 | 50 * 120 | 20 ± 2 | 13000 ± 10% | ≤20 | ≥2000 | 2000 |
PH60160 | 60 * 160 | 15 | 11000 | ≤20 | 2000 | 1500 |
PH50116 | 50.2 * 116.9 | 20 ± 1 | 15000 ± 10% | ≤20 | ≥2000 | 1000 |
PH61161 | 61 * 161.8 | 15 ± 0,5 | 14000 ± 15% | ≤20 | ≥2000 | 2000 |
Ph51165 | 51 * 165.4 | 15 ± 0,5 | 10,2 nf ± 10% | ≤20 | ≥2000 | 2000 |
PH64232 | 64 * 232 | 20.15 | 9670 | ≤10 | ≥100 | 1250 |
PH64116 | 64 * 116 | 20 | 14680 | ≤25 | ≥100 | 1050 |
PH80233 | 80 * 233 | 14.90 | 8000 | ≤10 | ≥100 | 2100 |
Si ces transducteurs ne peuvent pas répondre à vos exigences, veuillez nous indiquer votre taille, notre usine peut accepter la personnalisation.
