transducteur de détection de concentration de solution de logement de 1MHz PTEF pour le débitmètre ultrasonique

Partager sur:

transducteur de détection de concentration de solution de logement de 1MHz PTEF pour le débitmètre ultrasonique

Transducteur à ultrasons pour le débitmètre à ultrasons ， Finder sous-marin

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
PHW-1M-01H
Marque de produit:
Piezohannas
code produit:
PHW-1M-01H

Description du produit

Transducteur de détection de concentration de solution à 1 MHz de la batterie pour le débitmètre à ultrasons

Articles	Paramètres techniques		Image
Nom	Transducteur de détection de concentration en solution de la batterie
Modèle	PHW-1M-01H
La fréquence	1 MHz ± 5%
Distance de détection	0.05～3m
Le minimum LMEDANCE parallèle	2400Ω ± 20％
Capacitance	800pf ± 20％@ 1khz
Sensibilité	Tension de lancement: 200vpp，Distance: 0,6 m Écho amplitude：100 mV
en fonctionnement Tension	De pointe Tension＜ 300vpp
en fonctionnement Température	-40～+ 80 ℃
Pression	≤3kilos ou 0,3 MPA
Angle	(Largeur de faisceau)Largeur du faisceau de demi-puissance @ -3db: 9 ° ± 1 ， Angle tranchant: 21 ° ± 3
Logement Matériel	PTEF
Usage	débitmètre ultrasonique，suBmarine Range Finder
Installation Dimension	Voir le dessin de la structure du produit pour plus de détails
Niveau de protection	IP68
Lester	32g ± 5％（Longueur：2m）
Interface	Interface intégrée: rouge + ， blanc - noir: fil blindé （Le capteur de température est facultatif）
Courbe d'admission		Diagramme de structure de produit

Schémas de capteur de températureC du transducteur et tSchéma du circuit est:

0ryjg8d (6_q9xm% 86pdg

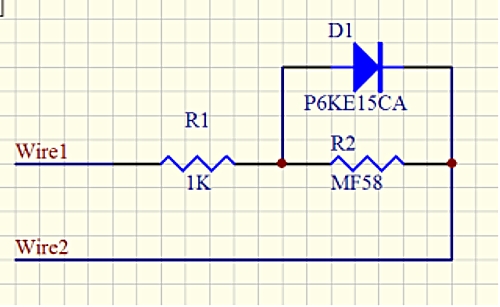

Diagramme schématique du capteur de température:

Intégré Type Instruction du câble:

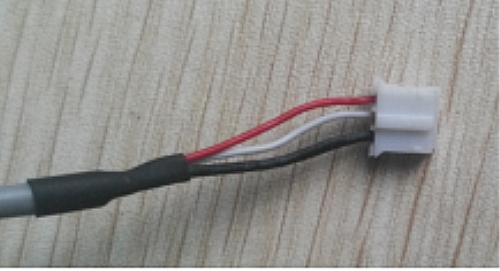

1.Censeignement de violation du transducteur: Interface (3pin, terminal 2,54 mm)

Rouge: transducteur +

Blanc: transducteur -

Noir: protéger

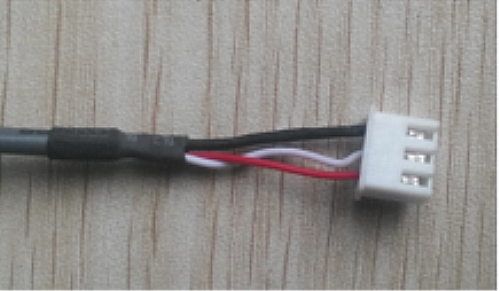

2.Les instructions du capteur de température: Interface (3pin, terminal de 2,0 mm)

Le rouge et le noir sont le câblage du capteur de température
