détecteurs de feuille double capteur double feuille simple détecteur de feuille double pour feuille de papier

1. Article: Double capteur à feuille unique | Détecteur à double feuille | Capteur à double feuille | Contrôleur à double tôle
2. Le milieu mesuré: papier enduit, papier d'impression laser, papier facture, carton, film mince, tôle.
3.Features ：
Comprend un processeur de signal et deux capteurs à ultrasons (émetteurs et récepteurs); Détection fiable du papier multicouche, des feuilles en plastique ou de la tôle avec une plage de détection de 40 à 80 mm;
Les matériaux ont été mesurés de 20 g / m2 de papier à 400 g / m2 cartes; Papier 100 g / m2 à 1000 g / m2 Paper à couche unique. Vitesse de mesure: 15 ms / pc

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
Phal-200-01la
Marque de produit:
Piezohannas
code produit:
PHAL-200-01LA

Description du produit

Capteurs à double feuille Détecteur à double capteur à double capteur pour feuille en papier

1.Produit Description ：

Il s'agit de capteurs de détection simple et double de l'utilisation de la technologie à ultrasons, principalement utilisé pour surveiller les feuilles de papier multicouches, les films en plastique et en métal. Afin d'identifier deux feuilles ou plus, c'est un bâton involontaire ensemble. Chaque couche est comparée à la valeur de référence stockée et est indiquée en conséquence. Il est simple ou double couche et la valeur stockée peut être corrigée manuellement. Principalement utilisé pour détecter les feuilles simples et doubles. Autres industries. Le capteur de détection à double double est développé est un transducteur ultrasonique spécialement développé et des circuits électroniques ingénieux qui peuvent être utilisés pour une inspection précise d'un large éventail d'épaisseurs de matériau, de transparents, de feuilles de métal minces, etc. Le système à ultrasons est inégalé par le détecteur photoélectrique à double feuille car il ne dépend pas de la couleur du matériau.

Technologie ultrasonique du capteur de détection unique ne peut pas être adapté à divers matériaux de feuille par rapport à la double commande mécanique ou légère conventionnelle, tels que les potentiomètres ou les transducteurs qui est superflu pour ajuster.

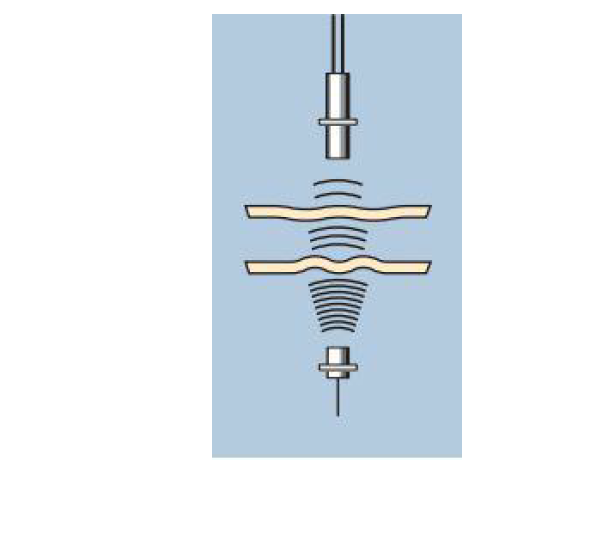

 2. Principe du produit:

 Un émetteur à ultrasons haute fréquence émet un faisceau à ultrasons sous la feuille. Cause d'onde acoustique La plaque mince vibre, et cela produira à son tour une très petite onde sonore de l'autre côté de la plaque mince. Cette petite onde sonore est reçue par le récepteur à ultrasons. S'il s'agit de deux pièces, l'une est sur la tige d'une autre pièce, le signal devient plus faible, de sorte qu'il est fondamentalement impossible d'atteindre le récepteur.

L7LP76 (@ (6 $ _H7Y (YMA} 59

3. Paramètres techniques:

Articles	Paramètres techniques		Image
Nom	200 kHz transducteur à ultrasons
Modèle	PHAL-200-01LA
La fréquence	200KHz ±5%
Distance de détection	0.10～1,5 m
Le minimum LMEDANCE parallèle	1100Ω ± 20％
Capacitance	1300pf ± 20％@ 1khz
Sensibilité	Tension de conduite：800vpp，Distance:0,3 m， Écho amplitude：55mv
en fonctionnement Tension	De pointe Tension＜1000 VPP
en fonctionnement Température	-40～+ 80 ℃
Pression	≤3Kilos ou 0.3MPA
Angle	(Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db:8° ± 2， Angle aigu:20° ± 4
Logement Matériel	304
Usage	Capteur à simple tension à ultrasons et double
Installation Dimension	IP68
Niveau de protection	33g ± 5％（longueur：12cm）
Lester	integrattype ed：connecteur：Rouge +，Blanc-，Noir: fil blindé；

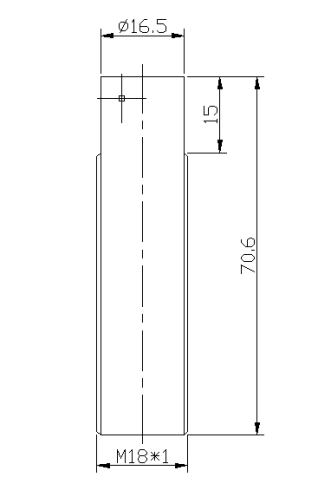

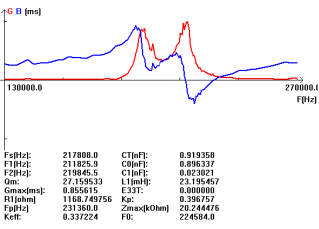

Courbe d'admission		Diagramme de structure de produit
		$17_4jalnjgb (t] gp [r {zgxq$

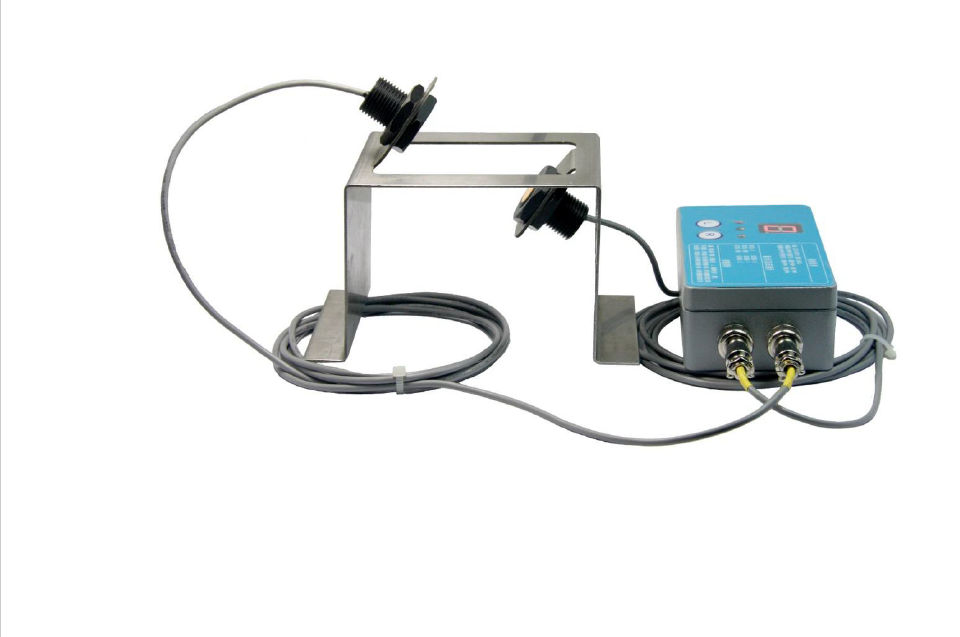

4. Image d'application:

sur:

En vertu d'un:
