PHA-200-01KD
Piezohannas
PHA-200-01KD

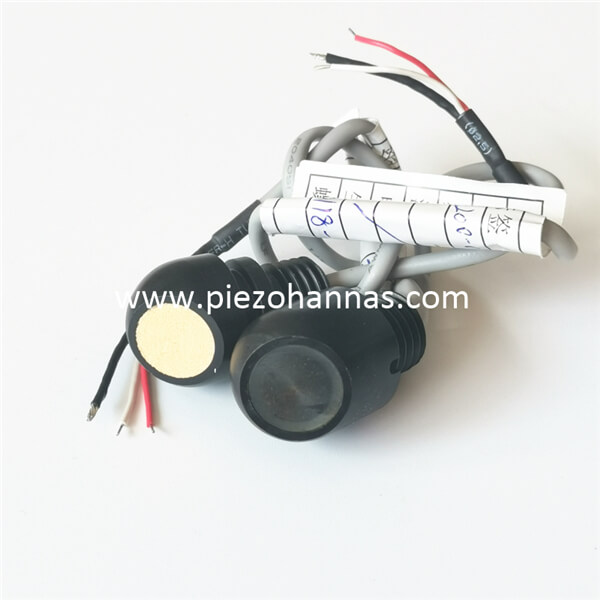

200 kHz Transducteur utrasonique Vitesse et direction du vent pour les stations météorologiques
Articles | Paramètres techniques | Image | |
Nom | 200 kHz transducteur à ultrasons |
| |
Modèle | PHA-200-01KD | ||
La fréquence | 200 kHz ±5% | ||
Distance de détection | 0.10～1,5 m | ||
Le minimum LMEDANCE parallèle | 700Ω ± 20％ | ||
680pf ± 20％@ 1khz | |||
Sensibilité | Tension de conduite：800vpp，Distance:0,3 m， Écho amplitude：35mv | ||
-40～+ 80 ℃ | |||
≤3Kilos ou 0,3 MPA | |||
| (Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db: 10 ° ± 2， Angle aigu:23 ° ± 4 | ||
Logement Matériel | Pom | ||
Usage | Anemorumbomètre， flowmètre de gaz | ||
Fil de discussion:M12 * 1.5 | |||
Niveau de protection | IP68 | ||
Lester | 82g ± 5％（ Lengouffer：10 cm） | ||
Instructions de câblage | integrattype ed：connecteur：Rouge +，Blanc-，Noir: fil blindé； Le capteur de température est facultatif | ||
Courbe d'admission | Diagramme de structure de produit | ||
|
| ||
Application pour Capteur d'anémomètre à ultrasons:
Les stations météorologiques utilisaient couramment des anémomètres car ils détectent efficacement la vitesse du vent et la direction. Les anémomètres 2D ne peuvent mesurer que la composante horizontale de la vitesse et de la direction du vent, tandis que les anémomètres 3D peuvent mesurer la composante verticale du vent, ainsi que la mesure de la vitesse et de la direction du vent, les anémomètres ultrasoniques peuvent également mesurer la température car la vitesse des ondes sonores ultrasoniques est affecté par les variations de température tout en maintenant l'indépendance des changements de pression. La température est calculée en mesurant les variations de vitesse dans le son ultrasonique. L'anémomètre à ultrasons est plus durable par rapport à l'anémomètre de la tasse et à l'anémomètre de palette car il n'a pas de pièces mobiles et fonctionne avec des ondes sonores ultrasoniques.
Image d'application:
