PHA-500F-01
Piezohannas
PHA-500F-01

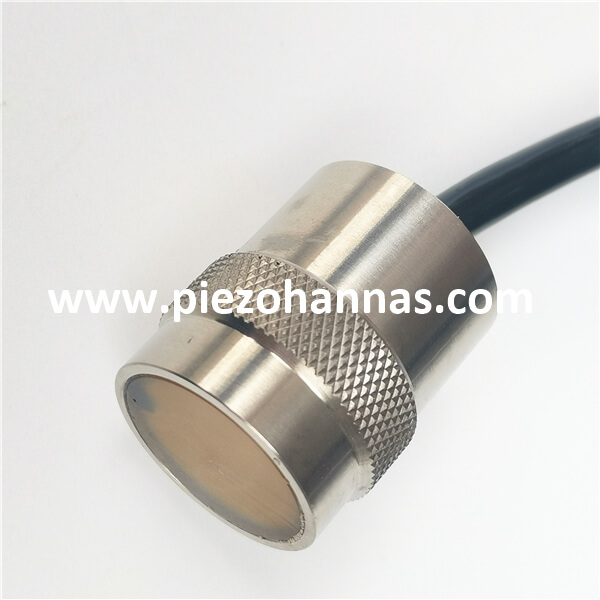

Précision élevée de 500 kHz Transducteur ultrasonique sous-marine pour la mesure du débit
Articles | Paramètres techniques | Image | |
Nom | Transducteur de 500 kHz |
| |
Modèle | PHA-500F-01 | ||
La fréquence | 500 kHz ± 25 kHz | ||
Distance de détection | 0.3～30m | ||
LMEDANCE PARALLEMENT | 220Ω ± 20％ | ||
1200pf ± 20％@ 1khz | |||
Sensibilité | Tension de conduite:24 VPP、Distance: 0,3 m、 Echo Amplitude: 500 mV | ||
-40～+ 80 ℃ | |||
≤3kilos ou 0,3 MPa | |||
(Largeur de faisceau) Largeur du faisceau de demi-puissance@ -3db: 7,5 ° ± 1， Angle tranchant: 18 ° ± 2 | |||
Matériel de logement | Alliage de titane | ||
Usage | Débitmètre ultrasonique, recherche de sous-marins | ||
Vérification du diagramme de structure du produit dessous | |||
Niveau de protection | IP68 | ||
Lester | 90g ± 5％ （Longueur：1m） | ||
Instructions de câblage | Rouge:transducteur+，Blanc:transducteur-, noir: fil blindé（Sans capteur de température ）） | ||
Courbe d'admission | PRODUCTStructureDiagramme | ||
|
| ||
Application de mesure du débit:
Ce débitmètre utilise la technologie Doppler et la principale intention de ce compteur est de fournir l'analyse du flux sanguin. Après quatre ans, les premiers débitmètres sont apparus dans des applications industrielles. À l'heure actuelle, de nombreuses sociétés de fabrication concevaient différents types de débitmètres de serrage pour mesurer le débit liquide dans un tuyau. Ces compteurs utilisent des capteurs à haute fréquence en pénétrant dans toute la paroi du tuyau ainsi que le liquide en utilisant la méthode de propagation du temps de transit Doppler autrement. De sorte que la vitesse du fluide et le débit peuvent être déterminés.
